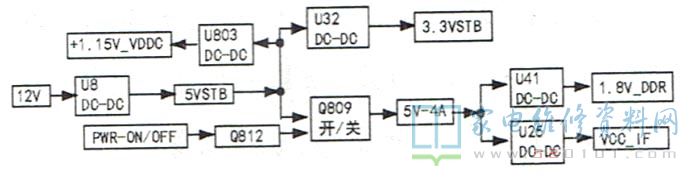

接修一台长虹32D2000型液晶彩电(ZLS56机芯),上电后指示灯不亮、不开机。此故障表明电源可能未工作,无12V电压供信号板部分。测量开关电源输入的300V正常,但12V输出电压为0V,判断开关电源有故障。测量12V输出端对地阻值只有10Ω,断开LP301后再测,阻值恢复正常,判断12V后级的各DC-DC电路短路。12V在主板上的供电走向见图1。
断开U8的供电输入电感L41测量,12V仍短路。细查12V滤波元件,发现C54漏电,将其换新后故障排除。
