长虹32D2000液晶电视上电后指示灯亮不开机的维修

2022-10-04 18:30:24  阅读 336 次 评论 0 条
摘要:

接修一台长虹32D2000型液晶彩电(ZLS56机芯),上电后指示灯亮,不开机。该故障是用户在使用HDMI端口连接线时出现的,据此怀疑用户带电操作导致机芯板元件损坏所致。测得主板上U41、U803、U2

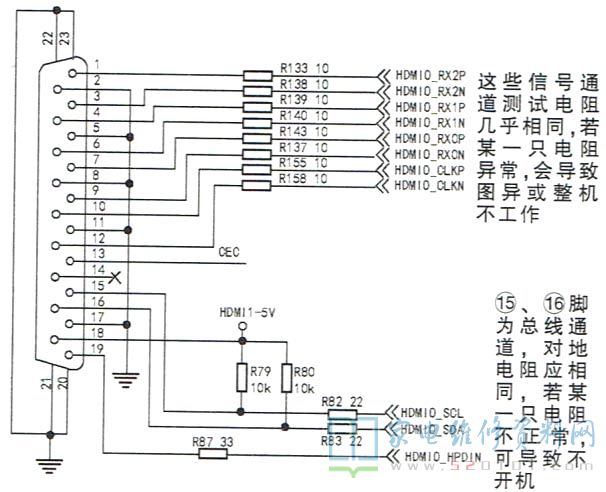

        接修一台长虹32D2000型液晶彩电(ZLS56机芯),上电后指示灯亮,不开机。该故障是用户在使用HDMI端口连接线时出现的,据此怀疑用户带电操作导致机芯板元件损坏所致。测得主板上U41、U803、U25、U32等各DC- DC块输出电压正常,使用遥控器和按本机按键都不能开机,但Q812基极电平有变化,且U41也有1.8V输出,由此推断控制系统在工作,开机时主芯片检测IC内各单元电路,发现故障而返回待机状态。对比测量HDMI端口J10.J13各脚对地电阻,发现J10的15脚对地短路。15脚HDMIO_ SCL通过R82接入主芯片U23 110脚(见图1),怀疑U23内部总线接口电路对地短路。更换U23后试机,故障排除。

长虹32D2000液晶电视上电后指示灯亮不开机的维修 第1张

        提示:在对HDMI端口检测时,可用数字万用表二极管挡(黑笔测试,红笔接地)测试,4对信号通道的测试结果应相同,两个总线端的值应相同。另外,建议用户在使用电视机外置端口时,应关机连接,以防静电打火损坏设备。
