长虹39D2000液晶电视上电后指示灯亮但不开机的维修

2022-10-04 18:44:03  阅读 176 次 评论 0 条
摘要:

接修一台长虹39D2000型液晶彩电(ZLS59机芯),上电后指示灯亮,不开机。参照图1,测得5VSTB、3.3VSTB 电压均正常,但测Q809的D极无5V输出,而s极有5V输入,说明Q809没导通。短

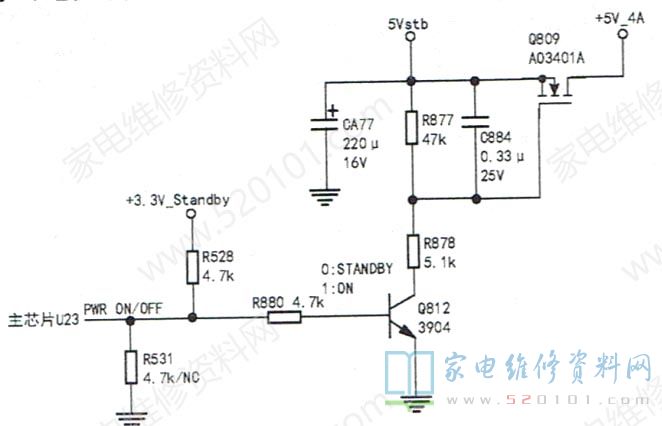

       接修一台长虹39D2000型液晶彩电(ZLS59机芯),上电后指示灯亮,不开机。参照图1,测得5VSTB、3.3VSTB 电压均正常,但测Q809的D极无5V输出,而s极有5V输入,说明Q809没导通。短接Q809的D、S极,整机能工作,说明故障原因是控制管Q812截止,相关电路见图1。测Q812基极电压为0V,正常应为0.7V。测量Q812基极所接电阻,发现R880开路,其焊头断裂所致。替换R880后,测量其一端电压为2.2V,另一端电压为0.7V,Q809输出电压为+5V_ 4A,电视工作正常。

长虹39D2000液晶电视上电后指示灯亮但不开机的维修 第1张
