接修一台长虹49Q1R液晶电视（ZLM50Hi机芯），故障表现为灰屏，声音正常。上电试机，背光亮，用遥控器转换频道，声音变化正常，判断主板基本正常。测上屏电压12V正常，LVDS信号电压有变化，怀疑故障在逻辑板上。

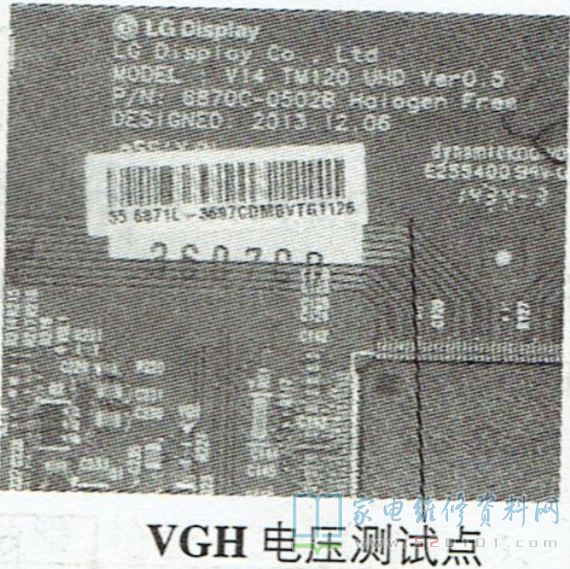

此机使用的LED屏型号为LC490E-QN-XGF1，所配逻辑板型号为6870C-0502B ，如图1所示。
测12V保险管F1完好，VGH电压为1.2V，不正常。更换逻辑板后故障排除。提示:逻辑板上的电压变换电路由电感、电容、二极管等元件组成，产生打开、关闭TFT管的VGH、VGL等电压。通常，VGH电压为18V~ 27V，VGL电压为-6.3V~5.3V。
