接修一台长虹LED32B2000IC型液晶彩电，开机一段时间后电视机不工作，指示灯闪烁。该机属LS38IS机芯，电源组件型号为HSS30D-1M5 430。前位维修人员已更换了NCP1251(U101 )与外围三极管，但开机约半小时后12V输出电压在7V~10V之间波动。根据故障现象分析，判断开关电源个别元件热稳定性差。着重对U101供电电路、稳压电路及12V滤波电容、12V负载及背光电源支路、保护电路等进行检查。观察12V滤波电容C332、C333未发现异常，代换这些电容后故障依旧。

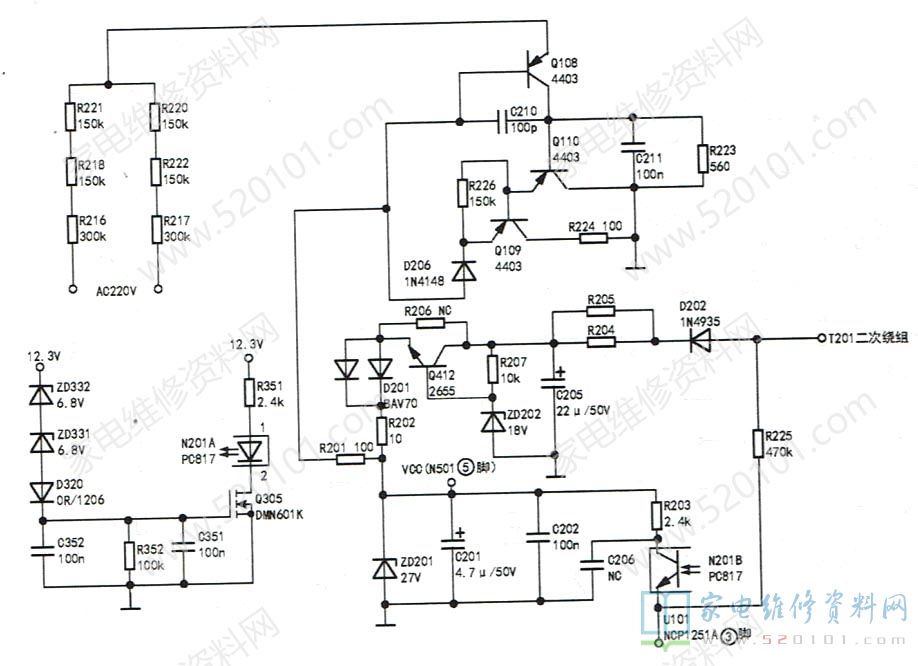

NCP1251 的⑤脚供电电路如图1所示，AC220V电压经R216~R218、R220~R222分压后，经Q108的b-e结二极管整流R201限流.C201滤波、ZD201稳压给U101的⑤脚供电，U101工作后，变压器T201第二绕组产生的电压给D202整流，R204、R205限流，C205滤波，Q412、ZD202稳压，D201降压隔离后为U101的⑤脚供电。Q109、Q110 组成交流欠压保护电路。正常工作时，Q110截止，Q109因基极无电流通路而截止;当AC220V电压大幅下降或整机断电时，Q108反偏截止，c201两端电压通过D206、Q109、Q110快速放电，从而使U101的⑤脚电压迅速下降，电源停止工作，防止开关电源输出的12V电压太低引发系统程序紊乱。
N201为过压保护光耦。当开关电源输出的12.3V电压过高时，ZD331、ZD332击穿，Q305导通工作，N201随即导通，vCC电压通过N201次级送到U101的③脚，U101进入保护状态，开关电源停止工作。对上述电路中的二极管、三极管进行检测，发现稳压管ZD201热稳定性差，将其换新后故障排除。
