一台长虹3D42B2000ic液晶彩电(LM38is-B机芯)，开机后图像、声音均正常，约20分钟后自动关机，红色指示灯不亮(正常待机时，红色指示灯应亮)，此时按遥控器或面板上的开机键无效，但关断电源后再上电，开机后又可正常工作几分钟，如此反复。

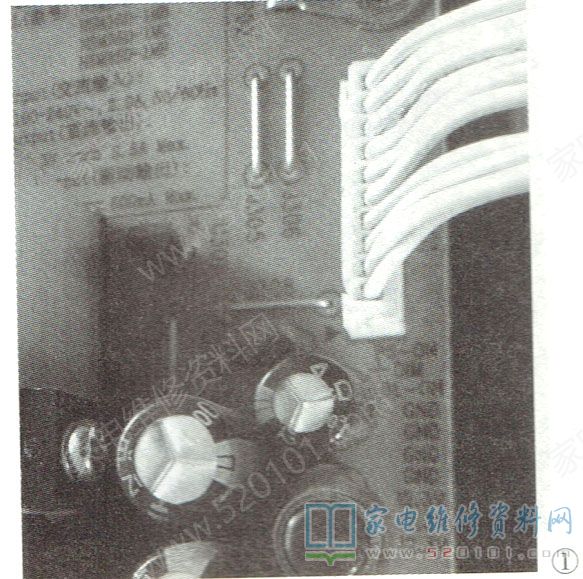

分析检修:因自动关机后红色指示灯不亮，怀疑开关电源或者主板上CPU电路有问题。拆机检查，电源二合一板(型号:HS100D-1MF110 )输出12.3V电压，通过插座CON201供给主板，如图1所示;LED驱动电路输出110V 电压，通过插座CON301及两根连线(分别为LED+ LED- )与屏内部的LED灯条相连。上电试机，背光亮 ，图像、声音均正常，测得电源板输出的12.3V电压正常且稳定，LED+、LED-电压分别为110.8V、1.13V，也在正常范围内。在故障出现时，12.3V电压及LED+ LED-电压迅速降为0V，这说明开关电源已停止工作。结合关断电源后再上电方能开机这一特点，判断开关电源停止工作的原因应是过压或过流保护所致。
目测电源二合一板，无明显异常元件。代换12.3V电压整流二极管和滤波电容，故障依旧;监测灯条电压与电流，其波动值均在正常范围内。接下来监测插座cON201中的PS-ON ( 电源开/关).DIM(背光亮度调节).BL-ON(背光开/关)端对地电压，正常时的电压分别为3.79V.3.81V、3.74V，在出现故障时这三脚电压均快速降为0V，但DIM端电压在自动关机前有一个从3.8V快速降至3.4V、再降至3.1V的现象，而PS-ON.BL-ON电压在自动关机前均保持稳定，难道电源二合一板停止工作的原因是主板发出的DIM信号异常?

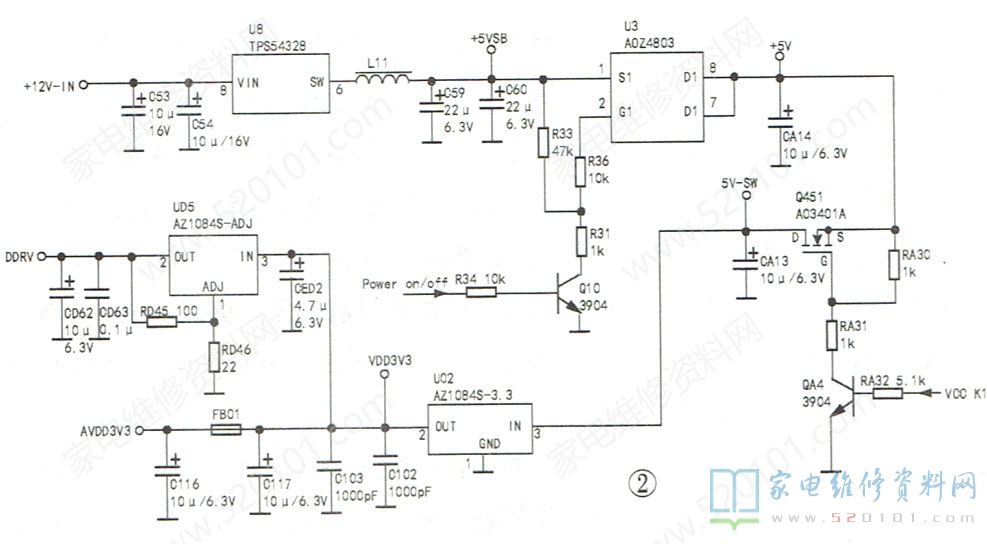

转向检查主板，在未自动关机前，手摸三端低压差稳压块U02( AZ1084S 3.3 )、UD5( AZ1084S -AD])及主芯片(表面贴有散热垫)，温升较快，这会不会是故障原因呢?查看电路，U02是将输入的5V电压降压为3.3V，供给主芯片、存储器等电路;UD5是将输入的3.3V电压降压为1.5V， 供给DDR存储器，如图2所示。

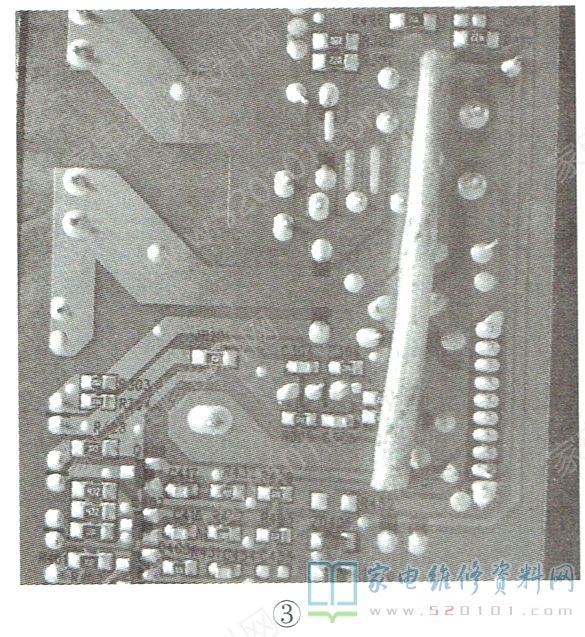

上电实测U02的输入和输出电压分别为5.04V和3.33V，UD5的输入和输出电压分别为3.33V和1.54V，均正常;用数字万用表的频率挡测量上述电压的频率，读数均为OHz，这说明U02、UD5及输入、输出滤波电路均正常。先后在C53//C54、C59//C60、C117两端并联一只47uF/16V电解电容试机，U02、UD5和主芯片发热情况无明显变化，这说明发热过快原因并非供电滤波不良。会不会是U02、UD5或主芯片的热稳定性差呢?用一只小风扇给这几只元件散热，但故障依旧，看来这几只元件温升较快属于正常现象。为了确认该机故障是否因DIM信号电压下降所致，先断开插蛮CON201中②脚(DIM)与主板的连线，然后用一只10k2电阻跨接在CON201的②脚与③脚(BL-ON)之间，如图3所示。
长时间试机，CON201的②脚电压为稳定的3.42V，且无自动关机现象出现，这说明故障确系DIM信号电压降低所致，故障部位应在主板的控制系统中。
接下来对机器的各项功能进行试验( 包括连接网络、初始化与软件升级)，除调节背光亮度无明显响应外，其余均正常，这基本说明主板的控制系统无问题，故障会不会是屏内LED灯珠或者电源二合一板上保护电路性能不良所致呢?本想继续查找该故障的具体原因，但用户提前取走了电视机，本次检修也只好草草收场。在此，望各位行家里手继续探讨本.机的故障原因，以解笔者心头之惑。
