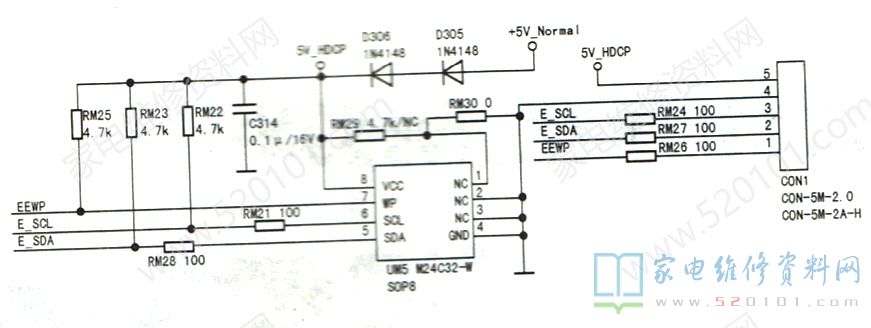

接修一台55Q3R型液晶彩电（ZLS69H机芯），故障表现为二次不开机。通电试机，指示灯亮;二次执行开机，指示灯闪烁，但不能出现开机画面。分析故障与时钟振荡晶体Y201电路，System-RST系统复位电路C240、R251及钳位二极管D201，主板上各DC-DC块及UM5 (EPROM存储器)、EMMC存储器DDR等有关。测量电源板输出的12V电压正常，主板上各DC-DC块输出电压也正常(参见图2)，替换晶体Y201(24MHz )故障依旧。怀疑UM5有故障，如图1所示。
测试⑤、⑥脚总线电压，发现⑤脚电压为1.2V，正常时这两脚电压应在4.9V左右变化。检查⑤脚外围电路，未发现异常，怀疑UM5损坏。换新uM5后试机，故障排除。

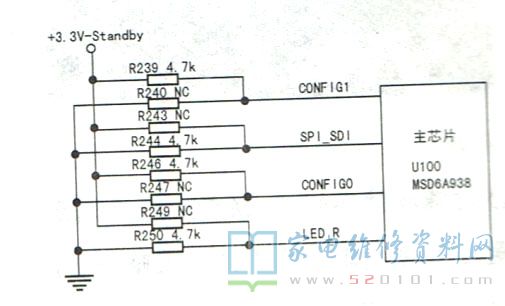

值得一提的是，在检修该机芯液晶彩电不开机故障时，除检查上述电路外，还需检查U100内CPU功能配置脚电平状态，如图2所示。
启动时，系统将识别U100输出的LED R、SPI SDI和CONFIGO信号电平状态，只有SPI SDI和LED R信号为低电平.cONFIGO信号为高电平时，U100才从外挂的EMMC存储器中读取Boot程序并运行。如果上述端口电平错误，系统将无法运行，从而出现不开机或死机故障。
另外，U100的EMMC掉电检测端外接两只1k电阻R242、R258和一只10k电阻R252。若这三只电阻中某只异常，则系统判定EMMC未工作，出现不开机或死机现象。
