长虹50Q2F液晶电视不开机的故障维修

2022-07-04 18:08:18  阅读 270 次 评论 0 条
摘要:

一台长虹50Q2F液晶彩电(zLS59G-IP-1机芯),上电后指示灯亮,二次不开机。此机采用三合一主板。。上电测量开关电源输出的12V电压(+12V_ Normal)正常且稳定,基本排除开关电源异常的可能

     一台长虹50Q2F液晶彩电(zLS59G-IP-1机芯),上电后指示灯亮,二次不开机。此机采用三合一主板。。上电测量开关电源输出的12V电压(+12V_ Normal)正常且稳定,基本排除开关电源异常的可能性。测得主板电路上的+5V_ Standby(待机5V)、+3.3V_ Standby( 待机3.3V)、+1.5V_ DDR (DDR存储器供电1.5V)和VDDC_ 1.15V(内核供电1.15V)均正常,并且上屏电压为12V。接下来检测LED驱动电路,发现LED驱动输出电压为126.5V,与开关电源送给LED驱动电路的供电相同,这说明LED驱动电路未升压。在开机瞬间,测得PFC电压约为382V,然后慢慢降到304.2V,难道PFC电路有问题?检测PFC电压检测电路中的分压电阻均正常。联想到背光升压电路未工作,会不会是背光异常导致PFC电路保护呢?首先用自制工具测试屏内LED灯条,发光正常,怀疑背光驱动电路有问题。

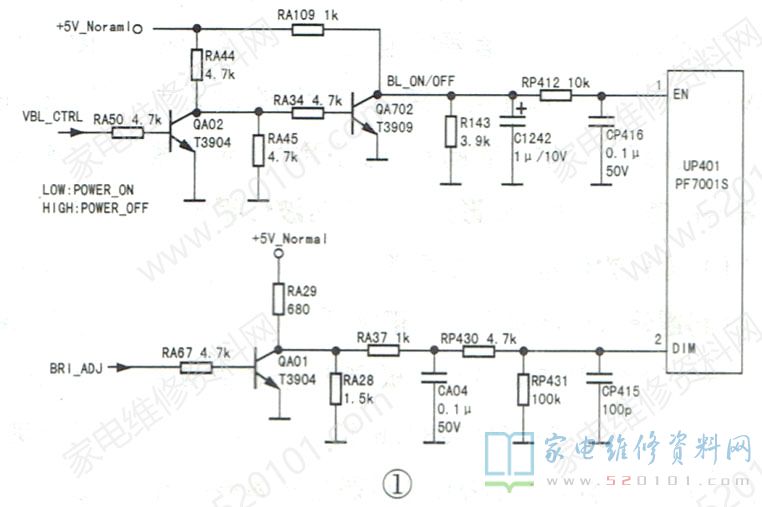

      测得背光控制芯片UP401(PF7001S)的①脚(EN端)电压为0V,正常时约为4.8V。顺着线路查找,发现UP401的①脚与背光开/关控制电路相连,如图1所示。

长虹50Q2F液晶电视不开机的故障维修 第1张

      测量三极管QA702和QA02的各极电压,发现QA02因b极(接VBL CTRL信号)电压为0V而截止,其c极输出高电平加到QA702的b极,QA702饱和导通,拉低了UP401的①脚电压。同时测得UP401的②脚(DIM)电压也为0V(正常时约为3.3V),外接三极管QA01因b极(接BRI_ ADJ信号)为高电平而饱和导通。由此可见,背光不亮系主芯片发出的背光开/关信号与亮度调节信号异常所致。

      测得该机上屏电压为12V,说明主芯片已发出了。上屏指令(Panel on)。根据经验,开机后, CPU先对DDR、Flash存储器等硬件进行检侧,若正常,则CPU发出上屏指令,逻辑板得电工作,液晶分子回到起始状态,然后CPU发出背光开启指令(一般高电平“开”,低电平“关”)及亮度调节指令(多为脉冲信号),以点亮背光。该机背光开启指令和亮度调节指令异常,会不会是设置有问题呢?清空存储器24C32中的数据试机,故障依旧,说明故障并非设置不当所致,看来故障原因极有可能是引导程序( MBoot )有问题。

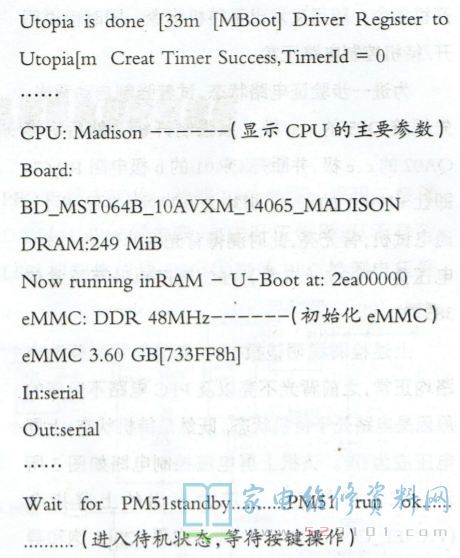

      新型液晶彩电(尤其是智能彩电)大都具有开机打印信息功能,用于实时显示引导程序运行流程的状态和进度。大多数液晶彩电引导程序的运行流程如下:上电后,CPU自动对DDR的状态进行检测,并校验其时钟、数据通讯的主要信息(此步常简称为“DDR自检”,或“初始化DDR")- +初始化NAND Flash 或eMMC一初始化其他总线硬件一将Flash中的Kernel(操作系统内核)及根文件系统镜像加载到DDR存储器中+设置内核启动参数,并调用内核程序( Linux Kenel)。通俗地说,开机打印信息就是液晶彩电开机过程的“流水账”。液晶彩电有了开机打印信息功能后,其开机过程就变得“透明”起来,,这有助于判断不开机、死机、自动关机等故障的原因。连接好电脑与串口工具,通过Secure CRT软件读取该机的开机打印信息,部分信息如下(括号内的文字为笔者所加):

长虹50Q2F液晶电视不开机的故障维修 第2张

长虹50Q2F液晶电视不开机的故障维修 第3张

      上述打印信息说明引导程序运行正常,电视机进入了正常的待机状态。前面测得PFC电压在开机瞬间正常然后慢慢降至约300V,这正符合主板开机自检正常后又回到待机状态的特点。如果电视机进入了待机状态,为什么上屏电压为12V呢?为什么按键和遥控均失灵呢?

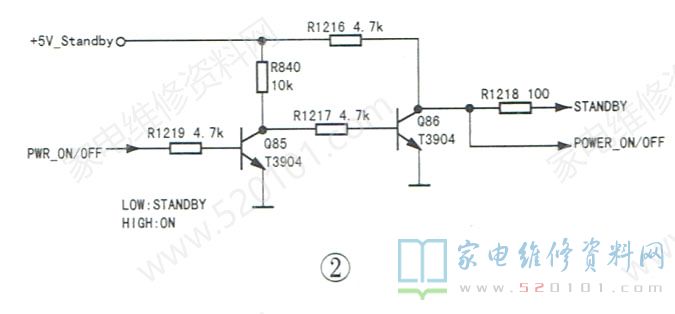

       为了判断电视机是否处于待机状态,决定测量主芯片发出的开机指令电压。该机的开/待机控制电路如图2所示,主芯片发出的POW_ ON/OFF指令若为高电平,开机;若为低电平,待机。在上电瞬间,测得Q85的b极电压约为3.2V,随后降为0V,Q86的c极(POWER ON/OFF )电压也迅速由高电平变为低电平,说明主芯片先发出了开机指令,随后又发出了待机指令,同时也说明开/待机控制电路正常。

长虹50Q2F液晶电视不开机的故障维修 第4张

       为进一步验证电路状态,试着强制启动背光:先短接Q85的c、e极,以强制开机,然后短接QA02的c、e极,并断开QA01的b极电阻RA67,即让PF7001的①、②脚均为高电平(参见图1)。通电试机,背光亮,此时测得背光板的输出LED+电压为175.2V (正常),PFC电压也升至正常值385.7V。

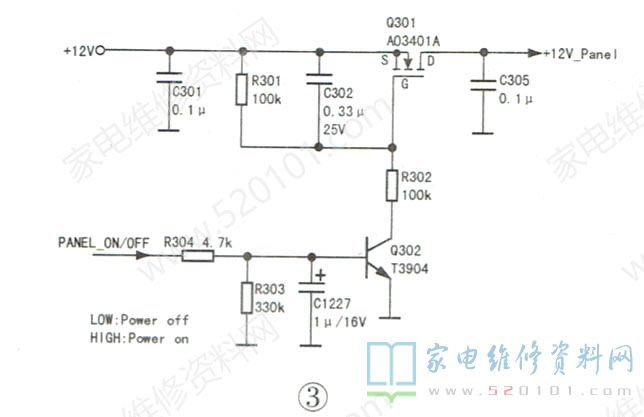

       上述检测说明该机PFC电路与背光驱动电路均正常,之前背光不亮以及PFC电路不升压的原因是电路处于待机状态。既然是待机状态,上屏电压应为0V。该机上屏电压控制电路如图3所示,二次开机后,主芯片发出的上屏指令(PANEL_ ON/OFF信号)为高电平,Q302饱和导通,其c极为低电平,P沟道场效应管Q301导通,其D极输出12V电压供给逻辑板。上电测得PANEL_ ON/OFF信号为高电平,Q301、Q302均导通。按理说:待机时PANEL_ON/OFF信号应为低电平,是什么原因导致主芯片发出的上屏指令错误呢?

长虹50Q2F液晶电视不开机的故障维修 第5张

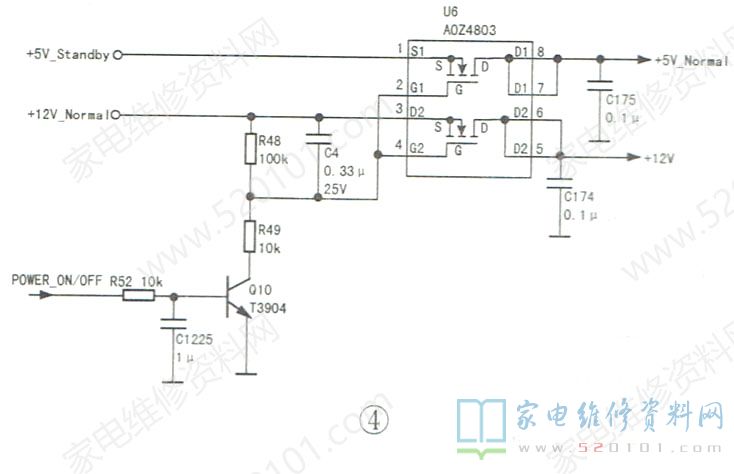

       上电后手摸主芯片,只有微热感。结合该机的开机打印信息,基本排除主芯片损坏的可能性,因为根据经验,若主芯片损坏,通常发热严重,并且无开机打印信息显示,或者只能显示几行信息。既然主芯片无问题,那么故障原因会不会是主芯片的供电时序异常呢?查看该机主板上各组供电的形成电路,发现+ 12V电压应在二次开机后才出现,其形成电路由上电时序控制管U6 (AOZ4803)与三极管Q10等元件组成,如图4所示。

长虹50Q2F液晶电视不开机的故障维修 第6张

       待机时,Q86的c极输出的POWERoN/OFF信号为低电平(参见图2),Q10截止,其c极为高电平,U6内置的两只P沟道MOS管因②、④脚为高电平而截止:二次开机后,POWER_ ON/OFF信号变为高电平,Q10导通,其c极为低电平,U6内置的两只MOS管导通,其⑤、⑥脚和⑦、⑧脚分别输出+12V和+5V. .Normal电压。在路检测,发现U6内部的一只MOS管已击穿。换新后开机,故障排除。

       提示:1.在检修液晶彩电不开机、开机后一直显示开机画面(俗称卡LOGO故障)显示开机画面后黑屏或死机等故障时,可先查看开机打印信息,看打印信息止于哪一个阶段、哪一个节点,然后根据主板电路架构分析故障原因。2.若开机打印信息显示DDR存储器初始化失败,就先检查DDR存储器电路(先检查供电、基准电压及通讯电路,然后检查主芯片相关电路);若显示eMMC初始化失败,则检查eMMC芯片的供电与通讯电路;若显示总线初始化失败,则检查总线外挂元件。
