长虹LED32568液晶电视不开机故障维修

2022-05-21 17:54:57  阅读 126 次 评论 0 条
摘要:

接修一台长虹LED32568液晶电视,故障表现为上电后红灯亮,遥控、键控均无法开机。该机属ZLS42A-P机芯,与ZIS42A机芯完全不一样,前者是三合一主板,后者是二合一主板。检查电源供电正常。该机主芯

       接修一台长虹LED32568液晶电视,故障表现为上电后红灯亮,遥控、键控均无法开机。该机属ZLS42A-P机芯,与ZIS42A机芯完全不一样,前者是三合一主板,后者是二合一主板。检查电源供电正常。该机主芯片是TSUMV59XUS,115脚是高电平复位端,开机时该端为高电平随即变为低电平,即复位正常。测晶振两端波形正常。连接串口工具,查看开机打印信息,只有下面这4行:

        Macaw12: BD MSTO30B_ 10AL8_ 12052

        SPI BOOTConsole Initial OK

        BIST. 0 error.

       上述打印信息说明DDR存储器有问题,程序无法运行下去。因本机并没有外置有DDR芯片,应该是主芯片内置DDR有问题。

       该机主芯片上安装有散热片,尝试用电烙铁给散热片加热一会儿后,再上电,居然正常开机了。只要不关机,就一直正常。 关机后几分钟内再开机也没有问题,但关机时间长了就不能开机了。反复试验,发现该机主芯片对温度很敏感。突发奇想:在待机时让主芯片保持一定的温度,也许能解决问题。找到一个咖啡壶保温用的发热块,拆下主芯片上的散热片,用704胶粘上发热块,如图1所示。为避免开机后主芯片过热,自制了一个开/关机控制电器,用12V上屏电压作为控制信号。待机时,发热块接入供应背光电路的35V电压。实测通过发热块的电流约40mA,功耗约1.4W,待机功耗增加不多。

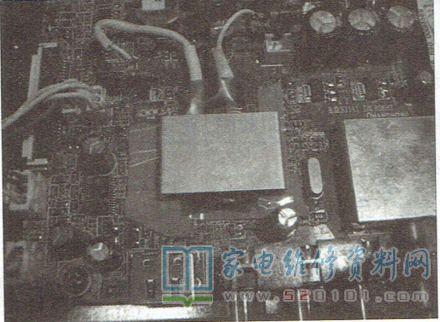

长虹LED32568液晶电视不开机故障维修 第1张

       二次开机后,在自制开/关控制电路的作用下,发热块失电停止工作。经过试验,效果较好,待机时发热块温度可以达到40°C。开机后,发热块停止工作,由于主芯片开始发热,发热块上的散热片给主芯片散热。如果没有合适的发热块,可以用一些电阻嵌入原散热片的槽里面,或用电热毯的发热丝缠绕在散热片上。上述方法只是权宜之计,是维修中的另类思路,供实修时参考。
