长虹50Q2N液晶电视(ZLM60Hi机芯)不开机的故障维修

2022-01-13 01:20:15  阅读 108 次 评论 0 条
摘要:

接修一台长虹50Q2N型机(ZLM60Hi机芯),故障表现为不开机。上电,测得开关电源输出的12V电压在10V~12V 之间波动,电源芯片U101(NCP1271A)⑥脚(VCC)电压在8V~9V之间波动

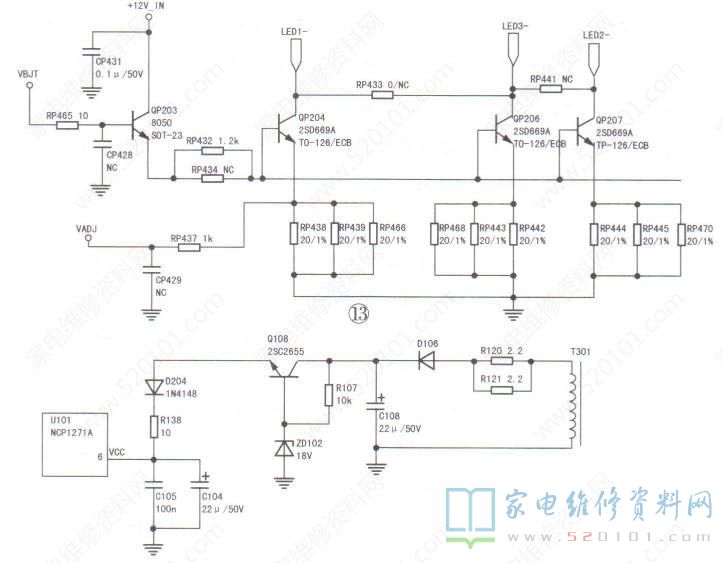

       接修一台长虹50Q2N型机(ZLM60Hi机芯),故障表现为不开机。上电,测得开关电源输出的12V电压在10V~12V 之间波动,电源芯片U101(NCP1271A)⑥脚(VCC)电压在8V~9V之间波动,检查vCC供电电路,如图1所示。二次开机后,开关变压器T301④-⑤绕组产生的感应电压经电阻R120.R121限流,二极管D106整流、电容C108滤波形成19V直流电压,再经Q108串联稳压输出VCC电压。检查上述电路,发现ZD102漏电,换新后故障排除。

长虹50Q2N液晶电视(ZLM60Hi机芯)不开机的故障维修 第1张
