长虹C2588Z图象上部拉长，下部压缩（图）

2009-10-30 05:04:07  阅读 112 次 评论 0 条
摘要：

故障现象：图象上部拉长，下部压缩。 故障检修：测量场输出管VQ36和VQ37工作电压，VQ36B极为14.7V、C极为41V、E极为14.3V；VQ37B极为13.7V、C极为0V、E极为14.3V。除VQ36C极为

故障现象：图象上部拉长，下部压缩。
故障检修：测量场输出管VQ36和VQ37工作电压，VQ36 B极为14.7V、C极为41V、E极为14.3V；VQ37 B极为13.7V、C极为0V、E极为14.3V。除VQ36 C极为41V偏高外其它基本正常。重点检查代换场电路电容，当代换C317（2.2uf/50v）后故障排除。复测场输出管VQ36和VQ37工作电压，除VQ36 C极变为36.3V外其它基本相同。测C317无容量且漏电。

长虹C2588Z图象上部拉长，下部压缩（图） 第1张

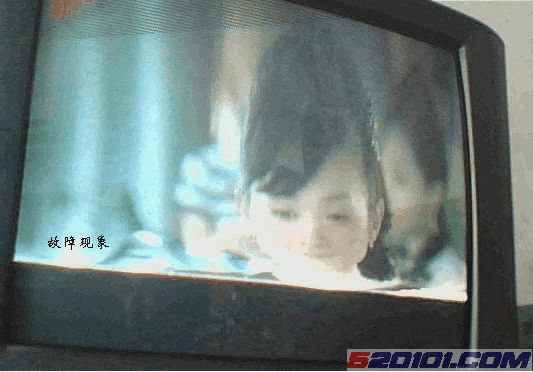

故障现象

长虹C2588Z图象上部拉长，下部压缩（图） 第2张

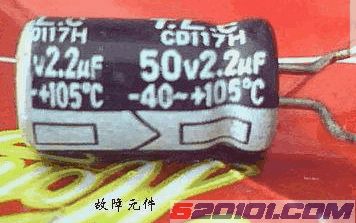

故障元件

长虹C2588Z图象上部拉长，下部压缩（图） 第3张

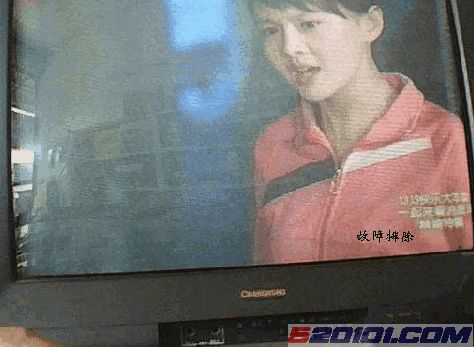

故障排除
