三洋32CE560液晶电视DC-DC转换电路的故障维修

2022-04-05 18:20:15  阅读 108 次 评论 0 条
摘要:

SANYO三洋32CE560型液晶电视,在待机时开关电源只输出5Vsb待机电压;二次开机后主电源输出5V和12V电压送给主板,经主板上的DC-DC电路转换形成3.3sb、1.2V、1.8V等电压,如图1所

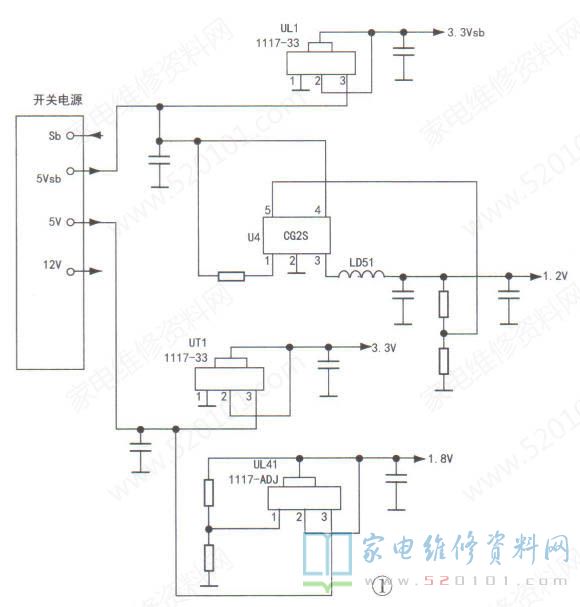

       SANYO三洋32CE560型液晶电视,在待机时开关电源只输出5Vsb待机电压;二次开机后主电源输出5V和12V电压送给主板,经主板上的DC-DC电路转换形成3.3sb、1.2V、1.8V等电压,如图1所示。

三洋32CE560液晶电视DC-DC转换电路的故障维修 第1张

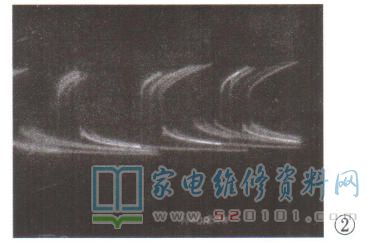

       5Vsb待机电压一路送到三端稳压块UL1(1117-33 )③脚,UL1②脚输出3.3Vsb电压,经电容滤波后供CPU使用;另一路送给集成块U4(cG2S)④脚,同时通过一只电阻加到U4的使能端①脚(高电平启动,低电平关闭),电路起振,在储能电感LD51的左端产生幅度约为3.8Vp-p、周期为0.6us脉冲(如图2所示),经U4③脚内部续流二极管整流后,在LD51右端产生1.2V直流电压,经电容滤波后作为内核供电。

三洋32CE560液晶电视DC-DC转换电路的故障维修 第2张

       U4⑤脚为反馈电压输入端,改变⑤脚外接两只电阻的阻值比例,即能改变输出电压。二次开机后,开关电源输出的5V电压一路送到三端稳压块UT1(1117-33 )③脚,UT1②脚输出3.3V电压;另一路送到三端稳压块UL41(1117-ADJ)③脚,UL41②脚输出1.8V电压,经电容滤波后供给DDR存储器。UL41①脚外接分压取样电阻,改变其阻值比例就能改变输出电压。

例1:一台三洋32CE560LED型液晶电视,上电后红灯亮,不能二次开机。

分析检修:上电,测开关电源输出的5Vsb电压正常,主板上的3.3Vsb电压也正常;测主电源输出的5V、12V电压均正常,电源板上的sb端电压为4.8V,说明主板已发出开机指令,开关电源已处于二次开机状态,判断故障出在主板上。为快速判断故障原因,连接编程器查看开机打印信息,但电脑显示连接失败,无法查看开机打印信息。转向检测主板上的DC-DC电路,发现电压为0V,但U4④脚供电电压为5.2V,①脚开启电压也正常。断电,测量1.2V负载无短路现象,判断U4不良。更换U4后通电试机,故障排除。

例2:一台三洋32CE560LED型液晶电视,故障现象同“例1”。

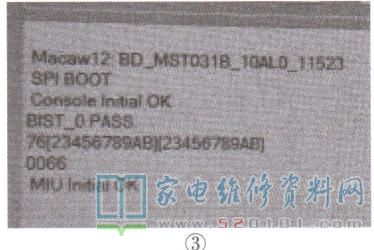

分析检修:上电,测得开关电源的输出电压同“例1”,判断故障出在主板.上。查看开机打印信息,如图3所示,系统自检正常,说明CPU、DDR电路工作正常。转向测量主板上的3.3V、1.8V电压,发现3.3V电压仅为0.6V。测3.3V负载无短路现象,判断UT1不良。将UT1换新后试机,故障排排除。

三洋32CE560液晶电视DC-DC转换电路的故障维修 第3张
