一台夏普LCD60DS20A型液晶彩电，开机后背光亮，有声无图。根据故障现象分析，需要重点检查以下4方面参数:
2.逻辑板上电源芯片是否工作;
3.逻辑板向屏体提供的各组电压是否正常;
4.主板供给逻辑板的LVDS信号是否正常。
上电，测得逻辑板输出的VGH电压为34V，VGL电压为-6V，VCOM电压为7.5V，VADD电压为15V，都正常，但几秒后上述电压全部降为0V，应该是芯片进入过流保护状态了，并且很可能是屏体负载过重引起的。先把屏体的两组排线拆去后，再开机，一上述电压一直正常，这时插上右边排线，右半屏图像正常;单独插上左边排线，左边图像也正常，但同时插上左右两边排线就灰屏。为搞清原因，外接12V电源给逻辑板供电，同时监测12V供电电流，当两边排线都不插时，电流为200mA，各路输出的电压正常;只插右屏排线时，电流为600mA，输出电压正常;只插左屏排线时，电流为900mA，输出电压正常;同时插上左右屏线时，电流达到1.1A，突然上升一下后立即降为0A。

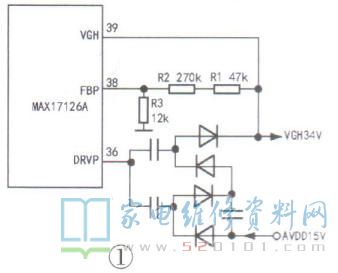

根据上述实测数据分析，判断左半边屏幕的电路有问题，引起供电电路过流保护。供应屏幕的电压中VGH电压最高，出问题的几率也最大，适当降低VGH电压也许能排除故障。该机逻辑板上的电源芯片型号是MAX17126A，有关VGH电压电路如图1所示，电阻R1~R3对VGH电压进行取样，反馈给芯片的38脚进行稳压。适当减小R2(270k)的阻值即可使VGH电压降低。
试着在R2两端并联一只 560k电阻后，VGH电压降为22V，在左右排线都插上时试机，逻辑板12V供电电流为900mA，长时间试机故障不再出现。虽然此时屏幕左.上角图像彩色失真，拖尾现象严重，但顾客接受。
在液晶屏中用蒸膜法在玻璃上制成了数百万个微型场效应管，通过电路来控制它们的导通和截止，VGH为导通电压，vGL为截止电压。由于图像信号的频率很高，所以要求场效应管导通和截止的速度要很快，由此设置了较高的VGH电压(通常在30V左右)和较低的VGL电压(通常为-6V左右)，从而加速场效应管的导通和截止。从上述检修情况看，本机的故障原因应是左半屏的VGH电压负载有软击穿现象，从而降低了VGH电压后，负载电流也变小了，低于过流保护阈值，所以故障现象不再出现。
