厦华LC40U7液晶电视不开机的故障维修

2022-12-03 19:17:53  阅读 156 次 评论 0 条
摘要:

接修一台厦华LC40U7型液晶彩电,在接信号源时响了一声随即三无。拆机检查电源板,没发现短路的地方,但看到C573外表有些裂痕,换新后试机,指示灯亮一下就熄灭,测得5V也随即降为0V。难道C573损坏导致

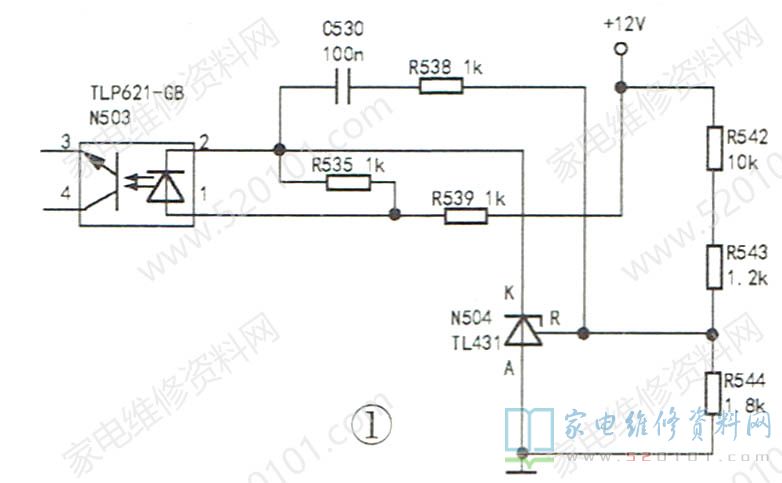

       接修一台厦华LC40U7型液晶彩电,在接信号源时响了一声随即三无。拆机检查电源板,没发现短路的地方,但看到C573外表有些裂痕,换新后试机,指示灯亮一下就熄灭,测得5V也随即降为0V。难道C573损坏导致STR-E1565损坏了?摘下电源板带回维修部维修,更换STR-E1565后试机,还是开机瞬间有5V电压,然后消失。该机5V电压由18V转换而来,难道是18V电压有问题?通电检查,发现开机瞬间18V电压达到45V,然后迅速下降。为了缩小故障范围,直接短接光耦N503的③、④脚开机,没电压输出,代换光耦故障不变,到此故障范围缩小到取样稳压电路中,如图1所示。

厦华LC40U7液晶电视不开机的故障维修 第1张

       代换三端精密稳压器N504 (TL431) 后故障依旧。为避免故障扩大,外接一个12V的显示器电源检查,测得光耦N503的①脚电压为0V,难道R539开路?换上1206封装的1k电阻后试机,18V电压在16V~18V之间波动,断电后在18V处接上一只1k/2W电阻开机,电压稳定在18.1V;强制开机24V、12V电压都正常。将电源板装上电视试机,故障排除。
