MC王牌3212液晶电视开机三无的故障维修

2022-12-03 19:07:51  阅读 122 次 评论 0 条
摘要:

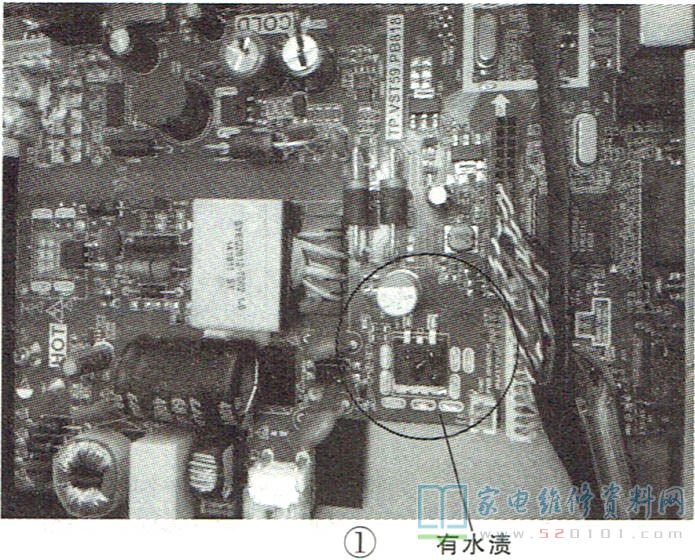

接修一台MC王牌3212型液晶电视机,上电后电源待机灯不亮,三无。该机采用三合一主板,型号为TP.VST59.PB818(图纸),如图1所示。目测发现光耦PCB101(817)和12V整流二极管DB101

      接修一台MC王牌3212型液晶电视机,上电后电源待机灯不亮,三无。该机采用三合一主板,型号为TP.VST59.PB818(图纸),如图1所示。目测发现光耦PCB101(817)和12V整流二极管DB101(HBR10100S)处均有水渍,主滤波电容EB1(68uF/450V)鼓顶漏液。先用棉布擦去水渍,再用吹风机吹干电路,更换滤波电容EB1后,检测AC220V整流二极管DB1~DB4(L207X4)及开关电源次级元件均正常,通电测试,红色待机灯仍不亮,这时测得EB1两端电压为280V,开关变压器次级无12V电压输出。断电,先用一只220V灯泡对EB1放电,然后检测电源芯片UB101外围元件,未发现异常。由于光耦和精密稳压器UB102(431 )在路难以准确判断好坏,直接将其换新后通电试机,红色待机灯亮,按下“待机”键后蓝色工作灯亮,输入视频信号,图像、伴音均正常,故障排除。此时测得UB101的①~⑥脚电压分别为:0V、0.8V、1.6V、0V、13V、0.4V。

MC王牌3212液晶电视开机三无的故障维修 第1张
