随着智能化时代的到来,网络电视机的普及,软件故障也随着上升,mstar方案最多就先来研究如何修理,本文ST338S-CP1为例,其它都差不多相似。因为这种程序问题很多,厂家又不提供程序,某宝花50元只买到3种屏

      随着智能化时代的到来,网络电视机的普及,软件故障也随着上升,mstar方案最多就先来研究如何修理,本文ST338S-CP1为例,其它都差不多相似。因为这种程序问题很多,厂家又不提供程序,某宝花50元只买到3种屏参升级程序,不是整机升级程序,对于开机卡logo画面升级无效。

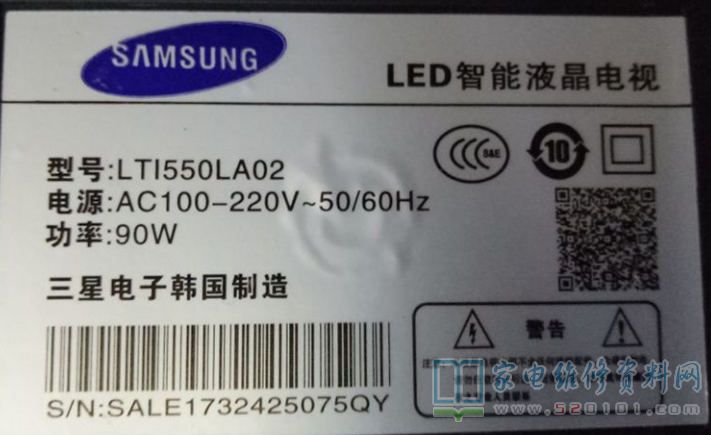

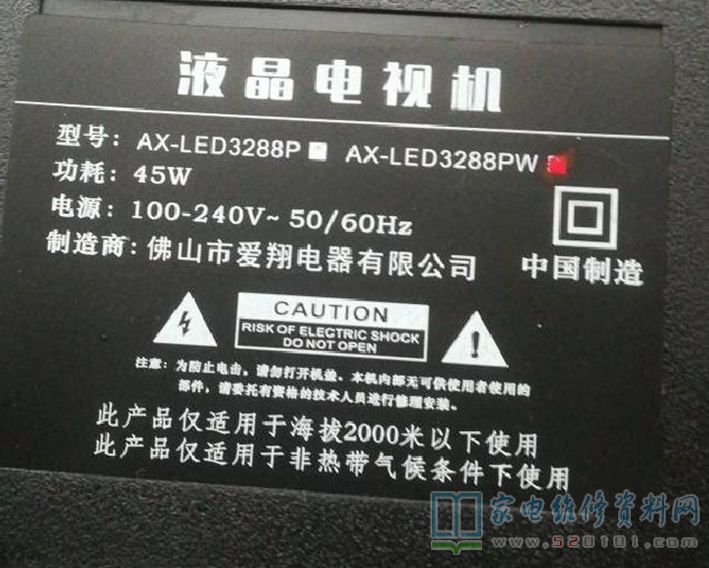

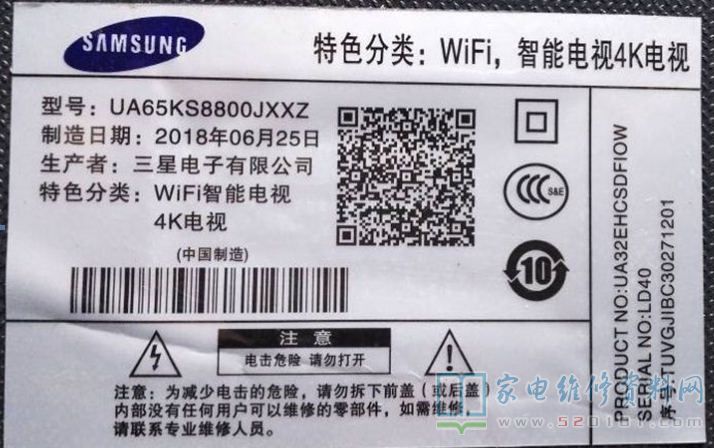

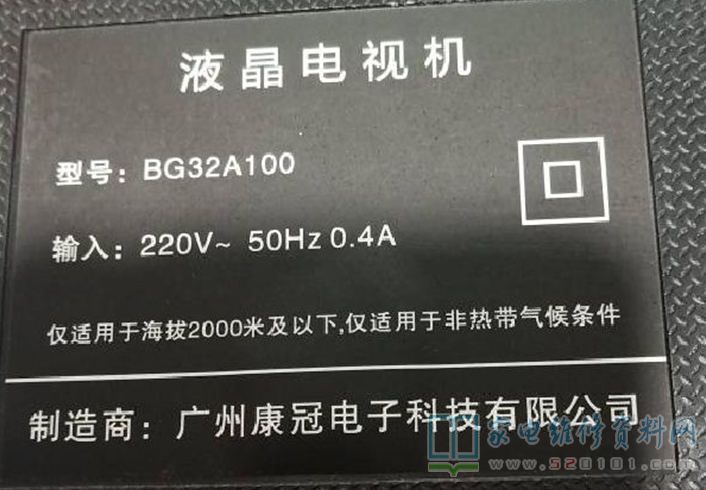

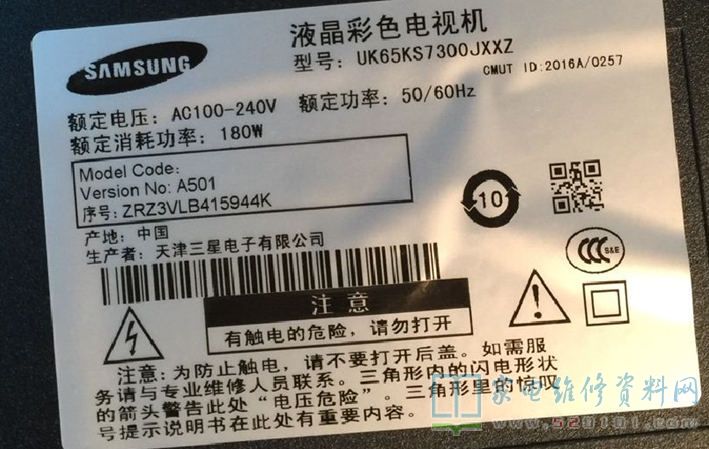

     ST338S-CP1主要用于组装机,32寸到65寸都有,甚至还有假的曲面电视,牌子和真的一样,如图:

智能电视Mstar方案打印信息方法解读(图) 第1张

智能电视Mstar方案打印信息方法解读(图) 第2张

智能电视Mstar方案打印信息方法解读(图) 第3张

智能电视Mstar方案打印信息方法解读(图) 第4张

智能电视Mstar方案打印信息方法解读(图) 第5张

智能电视Mstar方案打印信息方法解读(图) 第6张

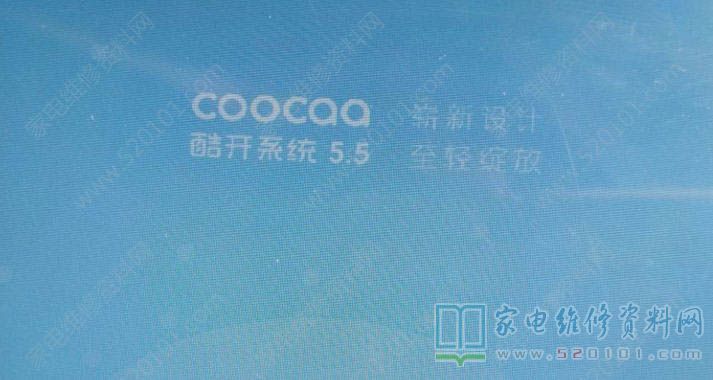

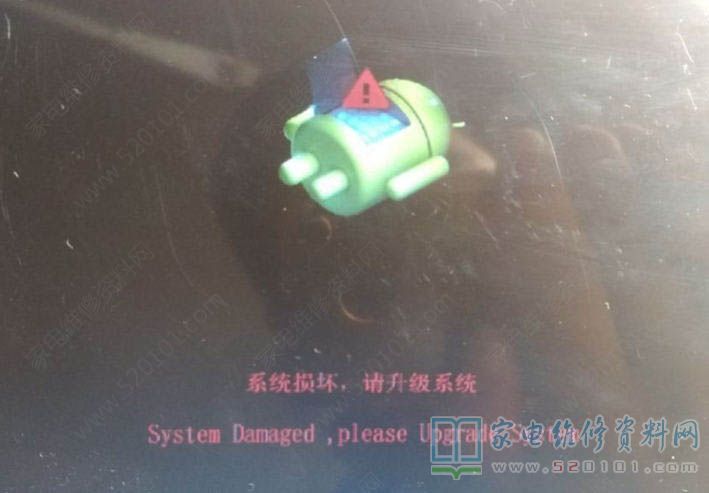

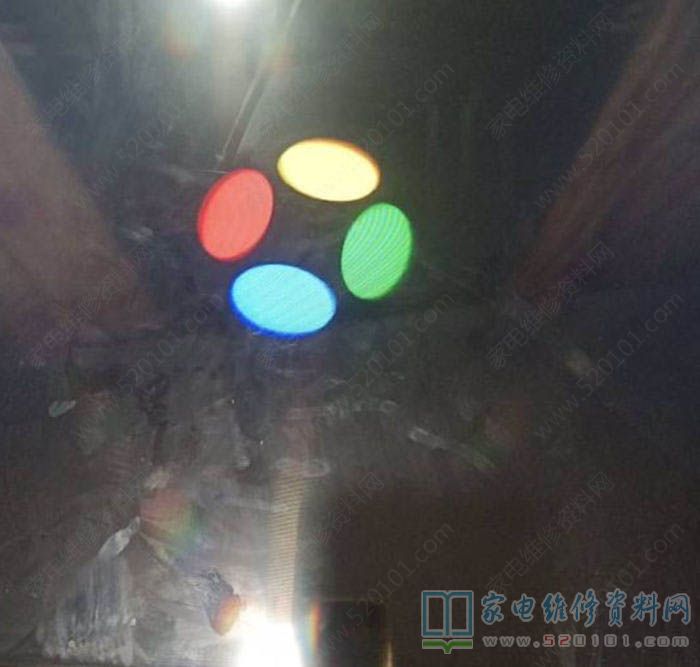

    此机的主要故障就是开机卡画面,属于软件故障。如下图所示:

智能电视Mstar方案打印信息方法解读(图) 第7张

智能电视Mstar方案打印信息方法解读(图) 第8张

     按住确定遥控开机显示如图:

智能电视Mstar方案打印信息方法解读(图) 第9张

1、恢复出厂

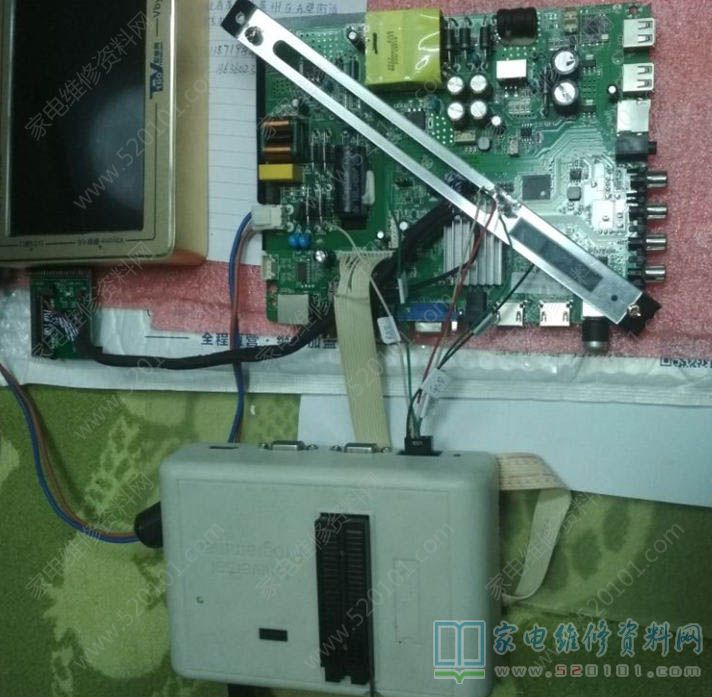

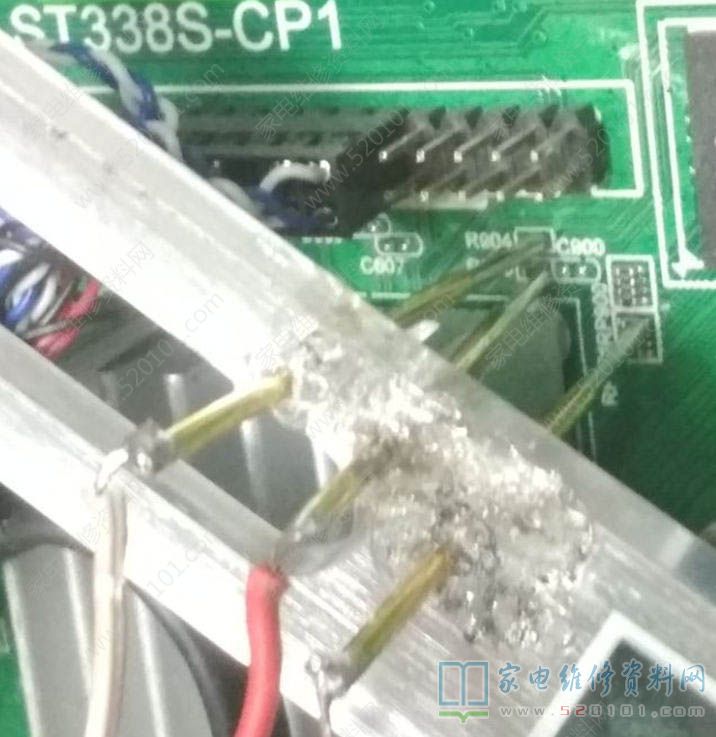

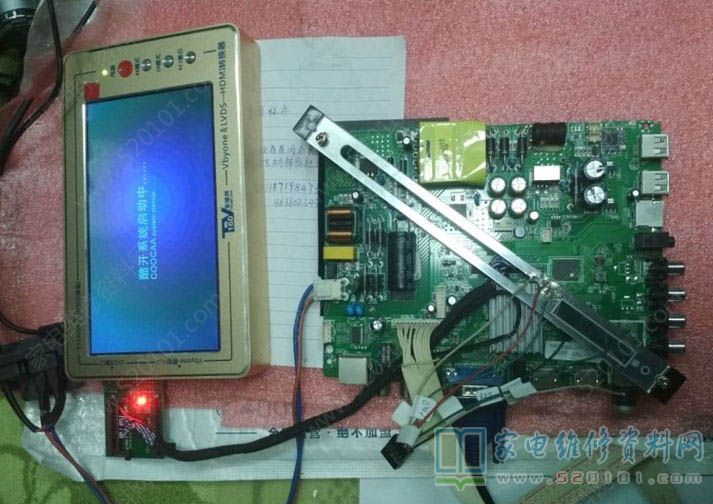

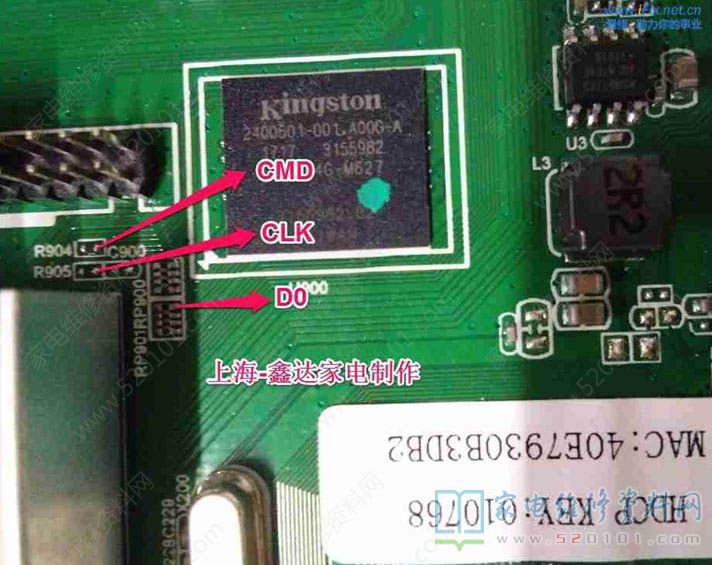

     智能网络电视机和手机一样都可以恢复出厂来修复软件故障,只是不知道方法,这就是本人研究打印信息的目的。修理前先备份程序,当然离不开RT809H。飞线备份最简单风险不大,唯一的风险就是总是焊接点位后,电阻总是开路,这种电阻很难找,要专门去购买。于是制作了探针才能避免,希望爱修能制作设计出更好的。如图:

智能电视Mstar方案打印信息方法解读(图) 第10张

智能电视Mstar方案打印信息方法解读(图) 第11张

智能电视Mstar方案打印信息方法解读(图) 第12张

智能电视Mstar方案打印信息方法解读(图) 第13张

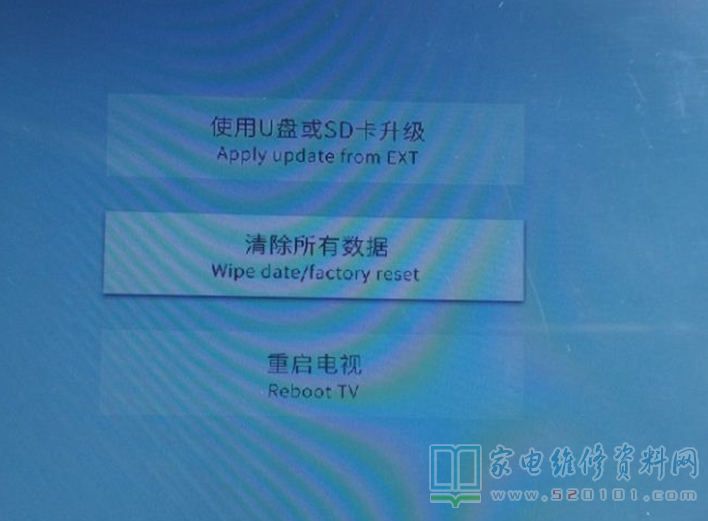

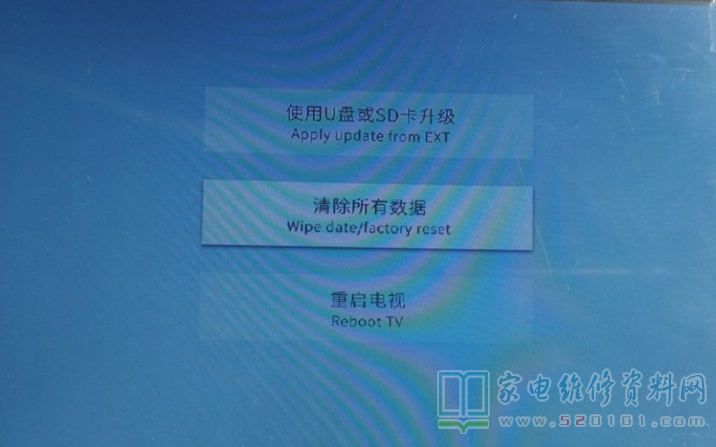

      第一种方法:按住面板音量加(也有的机型按住频道加)不放,交流开机后按遥控开机按键进入恢复模式,遥控选择清除所有数据后重新启动即可修复。

智能电视Mstar方案打印信息方法解读(图) 第14张

智能电视Mstar方案打印信息方法解读(图) 第15张

智能电视Mstar方案打印信息方法解读(图) 第16张

智能电视Mstar方案打印信息方法解读(图) 第17张

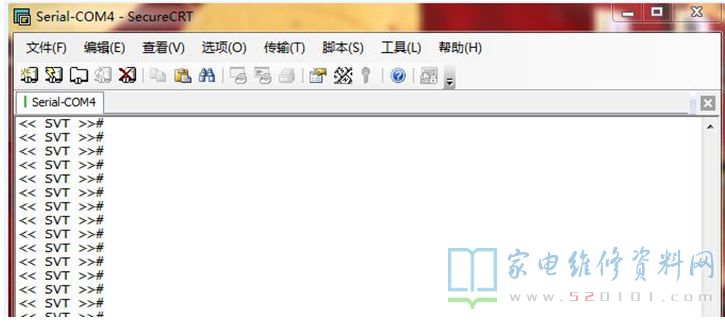

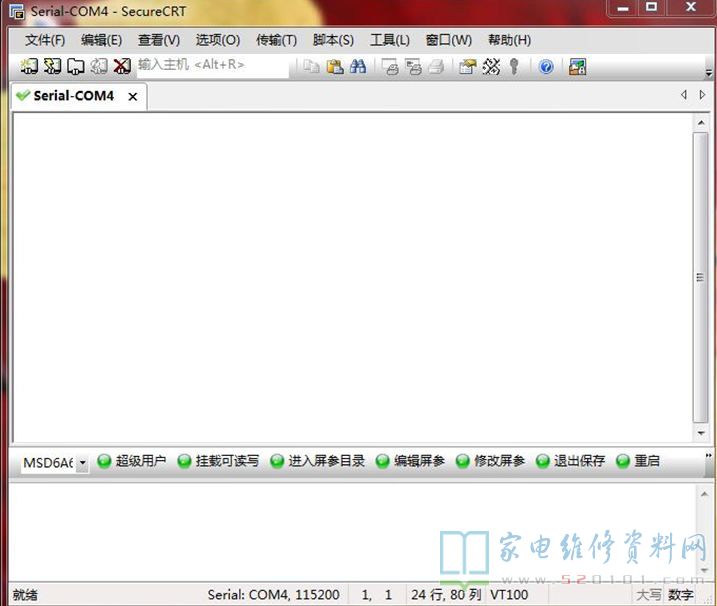

     第二种方法,连接编程器后打开SecureCRT+SecureFX_7.0.0.326中文版按住回车键不放遥控开机进入命令行。如图:

智能电视Mstar方案打印信息方法解读(图) 第18张

智能电视Mstar方案打印信息方法解读(图) 第19张

    输入recovery回车

智能电视Mstar方案打印信息方法解读(图) 第20张

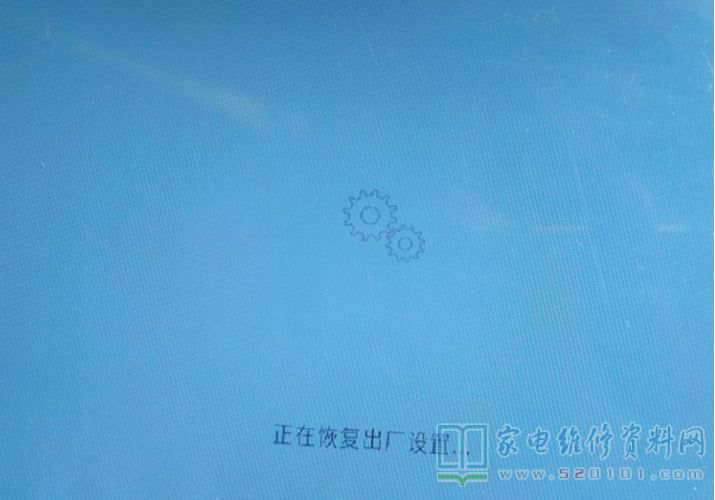

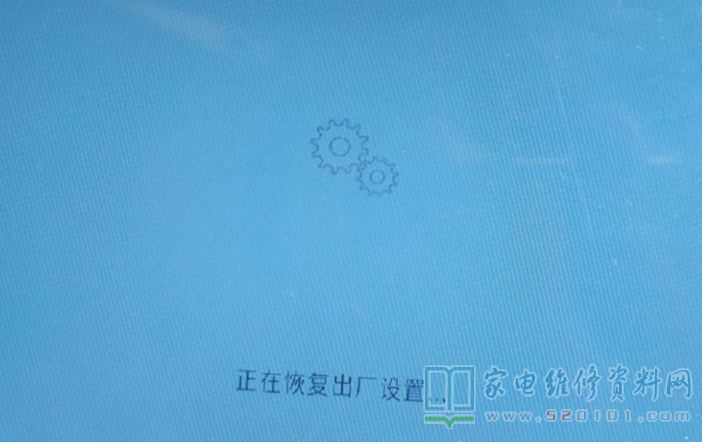

      进入恢复模式后遥控操作恢复出厂。

智能电视Mstar方案打印信息方法解读(图) 第21张

智能电视Mstar方案打印信息方法解读(图) 第22张

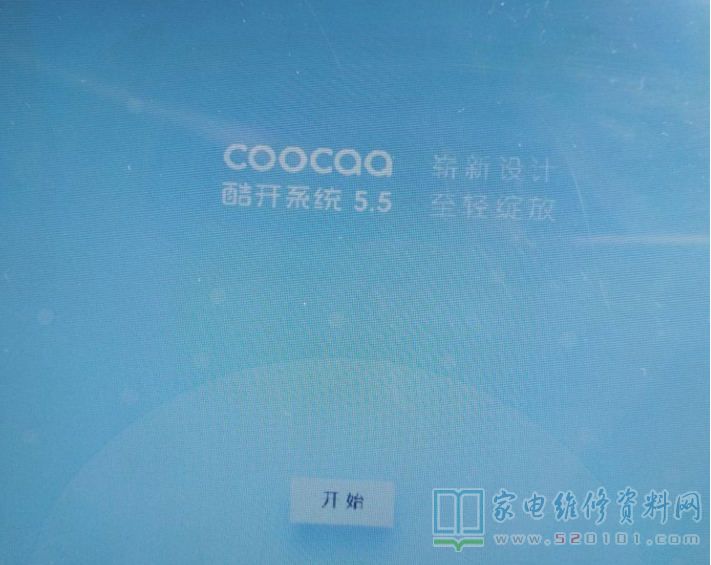

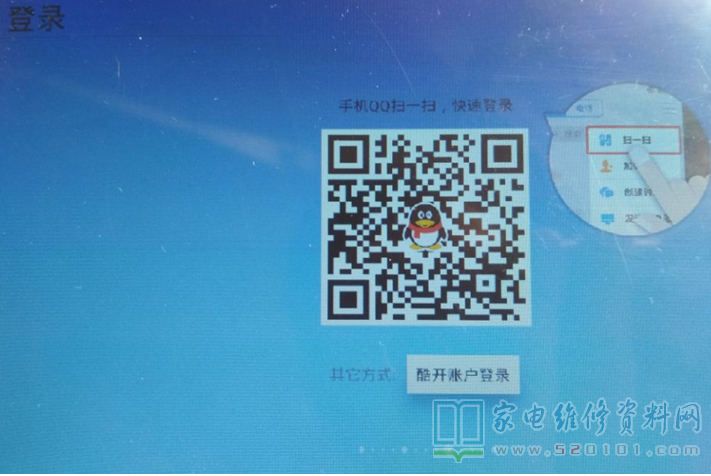

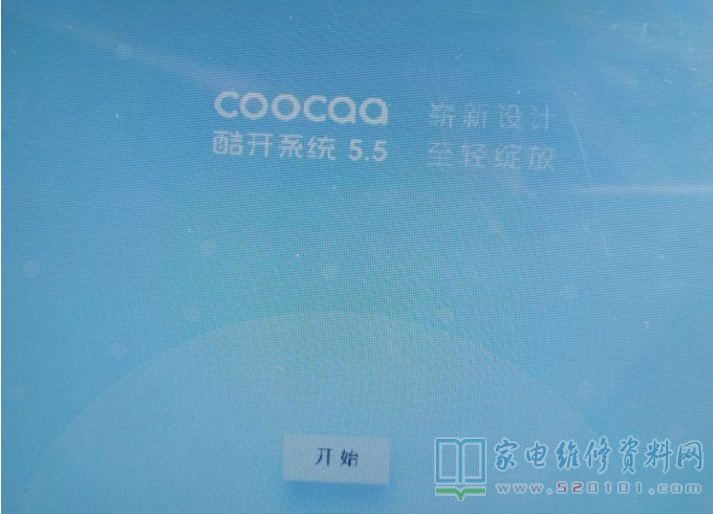

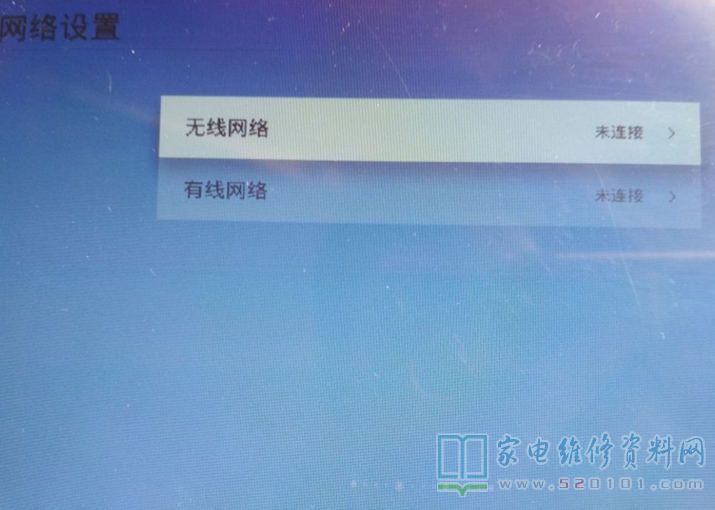

       后可以进入向导遥控调到开机画面

智能电视Mstar方案打印信息方法解读(图) 第23张

智能电视Mstar方案打印信息方法解读(图) 第24张

智能电视Mstar方案打印信息方法解读(图) 第25张

智能电视Mstar方案打印信息方法解读(图) 第26张

     到这里卡画面显示,显示系统坏的修复成功。
2:用u盘备份恢复,和别人发过的6A828用U盘读取EMMC后保存文件和写入另外一个U盘的制作方法不一样。这种方法和RT809H备份基本一样而且速度很快。全部用命令备份恢复即可修复卡开机画面。
     连接编程器后打开SecureCRTSecureFX_7.0.0.326中文版
     按住回车键不放遥控开机进入命令行。
      如图:输入命令emmcbin回车备份完成。

智能电视Mstar方案打印信息方法解读(图) 第27张

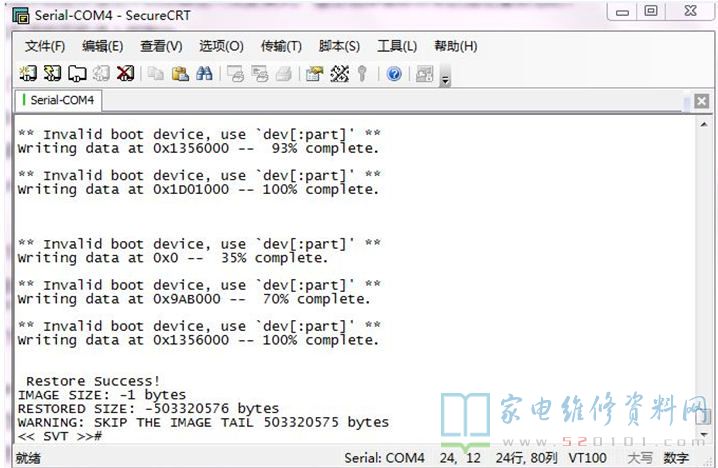

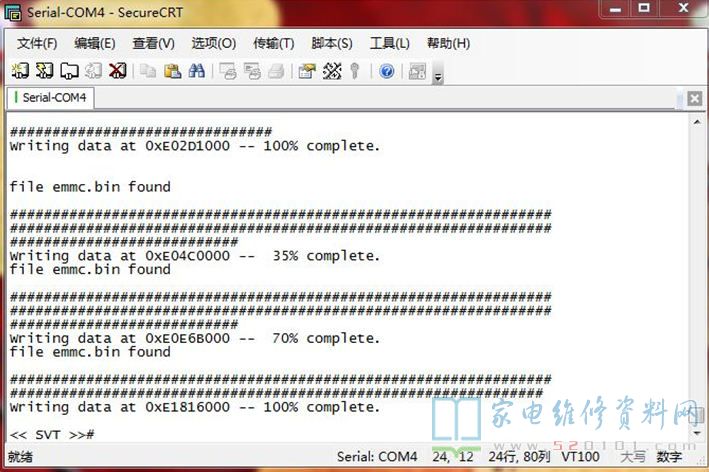

      输入命令bin2emmc恢复完成

智能电视Mstar方案打印信息方法解读(图) 第28张

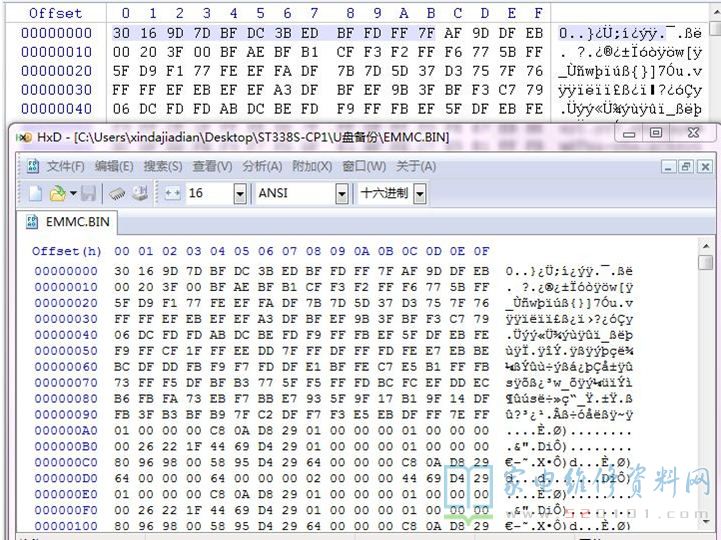

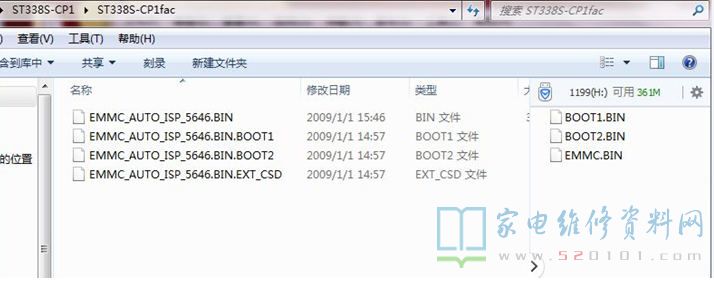

      和rt809h备份比较如图:

智能电视Mstar方案打印信息方法解读(图) 第29张

智能电视Mstar方案打印信息方法解读(图) 第30张

其它从打印信息中得到的部分有用命令
emmcbin 转储emmc文件并将其复制到U盘
bin2emmc 读取U盘bin文件并将其还原到emmc
reset 重启
mmc dd usb2mmc读取文件并将其还原到emmc
emmcbootbin引导分区并将其写入FAT USB磁盘
mbup-mboot升级
mmc info-显示MMC信息
mscompress7-压缩或解压缩lzma文件
enable解压缩lzo文件并写入mmc分区
mstar-通过脚本文件自动更新kernal和root文件系统
recovery恢复擦除分区-执行恢复擦除数据或缓存。
saveenv-将环境变量保存到持久存储
setenv-设置环境变量
SPI2USB-将数据从SPI读取到USB
udstar-执行存储在USB磁盘中的脚本文件
SPI2USB-将数据从SPI读取到USB
usb2spi-将数据从usb写入spi
usb boot-从USB设备启动
mmc erase-擦除设备中的所有块
mmc erase customer-删除除mboot分区和mpool分区之外的所有块
mmc2usb/usb2mmc[portnum][pad]-转储/还原emmc原始数据

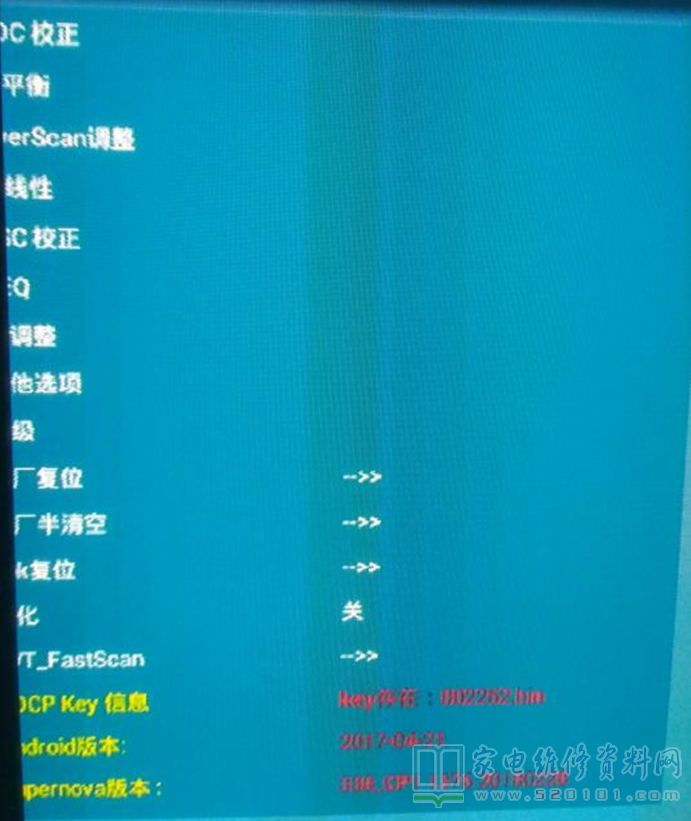

总线进入方法:按信号源,在按2580。

智能电视Mstar方案打印信息方法解读(图) 第31张

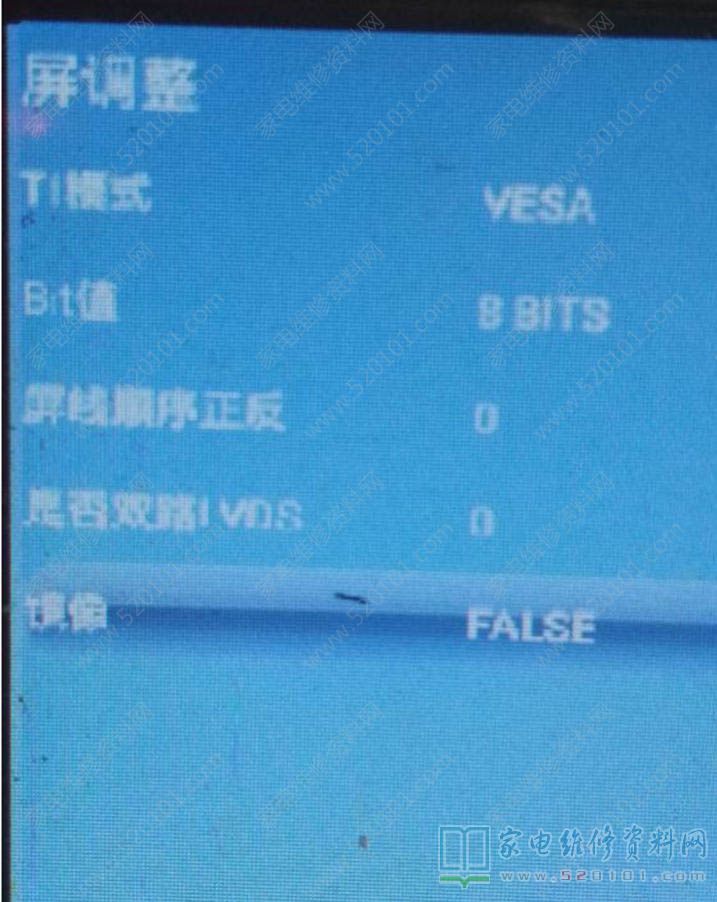

     可以调屏参和图像正倒,屏线顺序,单双lvds,等。

智能电视Mstar方案打印信息方法解读(图) 第32张

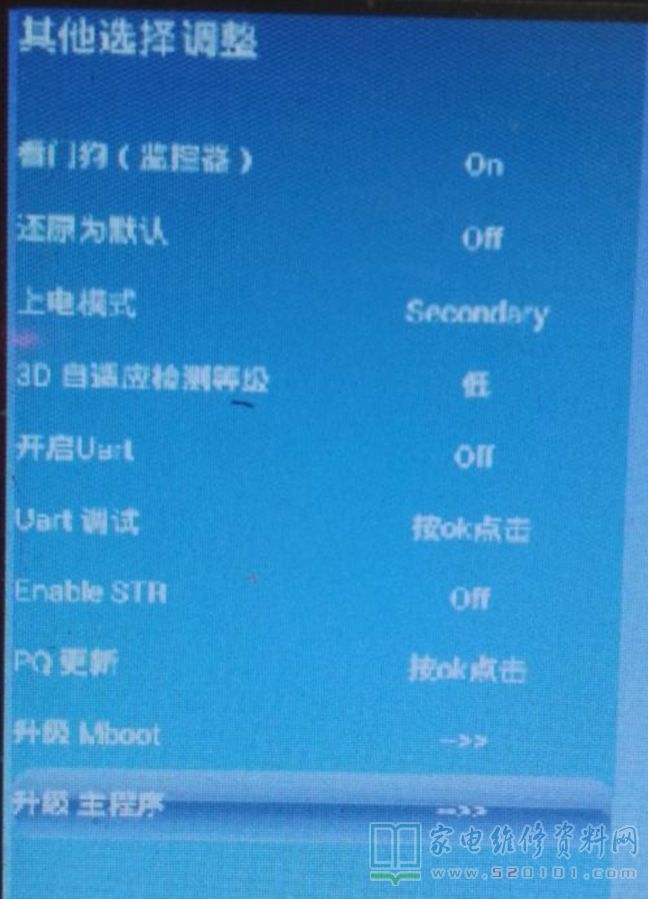

可以升级和开关串口等。

智能电视Mstar方案打印信息方法解读(图) 第33张
