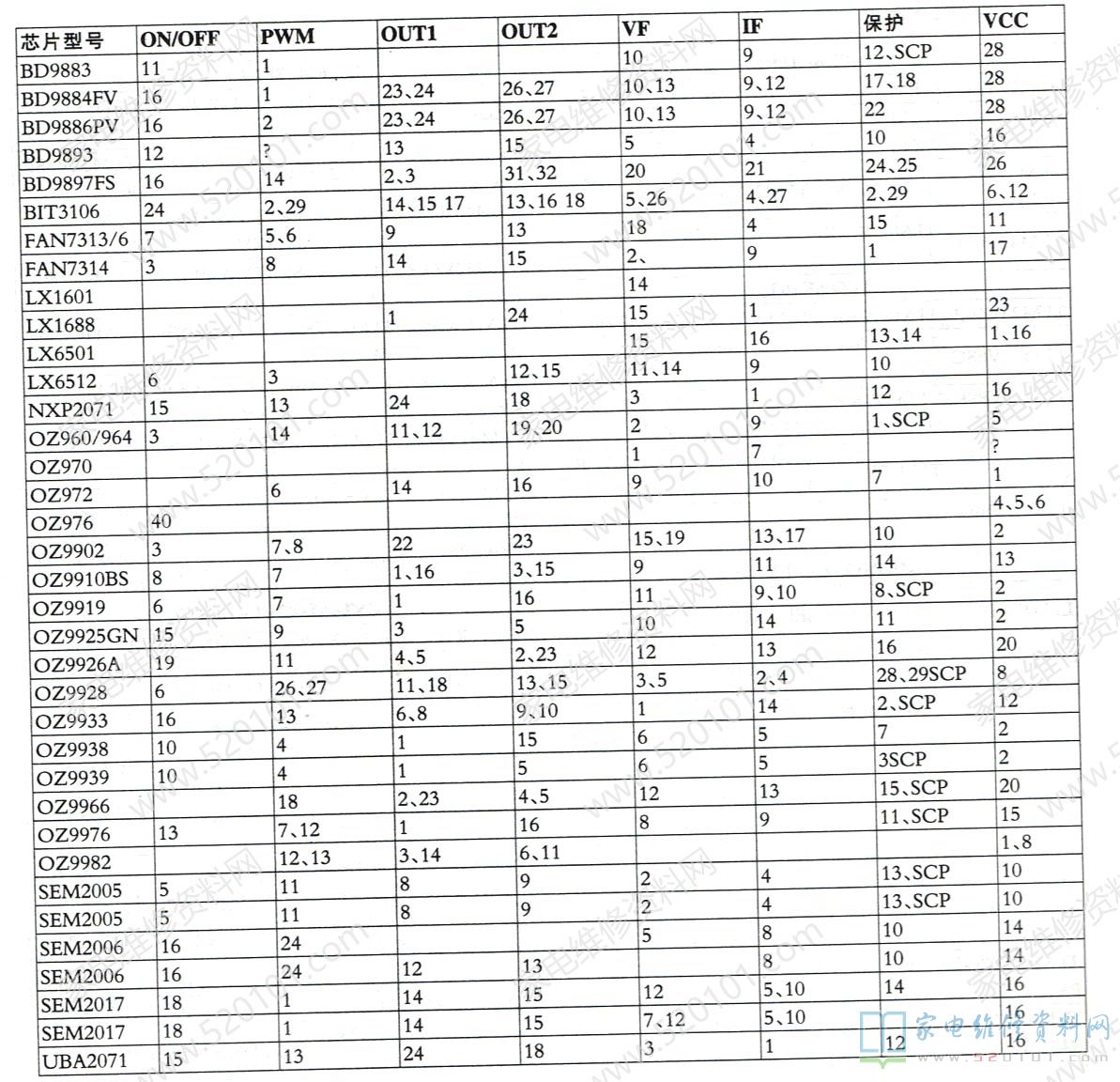

本表说明：ON/OFF:背光芯片开启关闭控制，大多是高电平芯片工作。PWM:亮度调节，有的芯片有2个控制脚，一个是直流电压调光，另一个是脉冲调光。OUT1/2:驱动输出，有的芯片有4路输出。VF:电压反馈，即VS电压检测脚，高压线圈输出电压检测。IF:电流反馈，灯管电流检测脚。保护:标注SCP的是保护延时时间控制，该脚外接一个电容，芯片检测到外部电路有异常时该脚输出电流向外接电容充电，电压达到动作阈值时芯片停止工作。外接一只1kΩ~10kΩ电阻或直接短路到地可以取消保护。VCC:芯片工作电源脚，有的芯片需要2组不同的工作电压输入。
