液晶电视关键点实测波形参考（图）

摘要：

1、24C存储器时钟端波形 2、24C存储器数据端波形 3、逻辑板5V供电波形 4、逻辑板DC-DC电路电感输出端电压波形

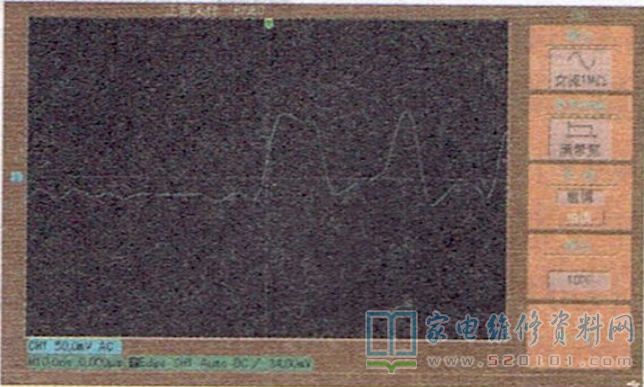

1、24C存储器时钟端波形

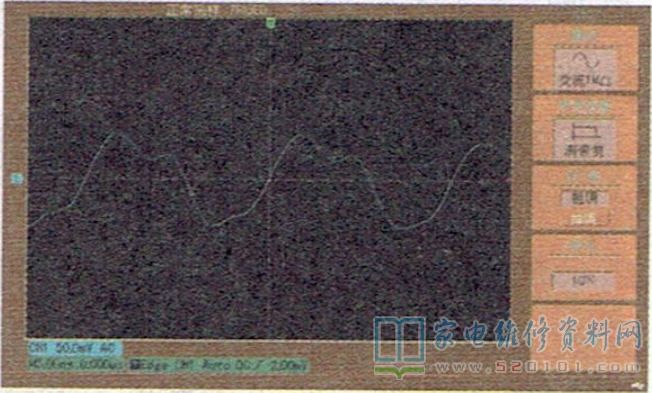

2、24C存储器数据端波形

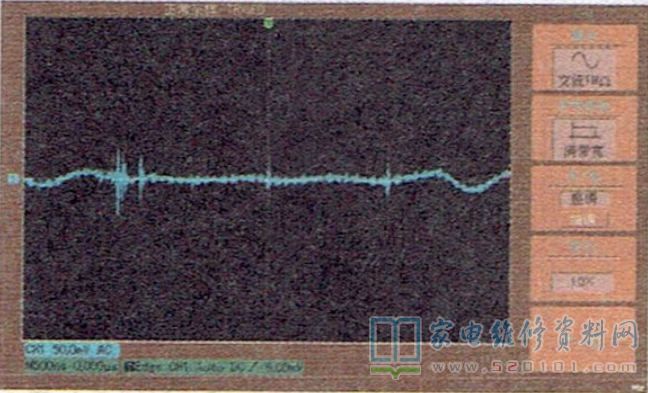

3、逻辑板5V供电波形

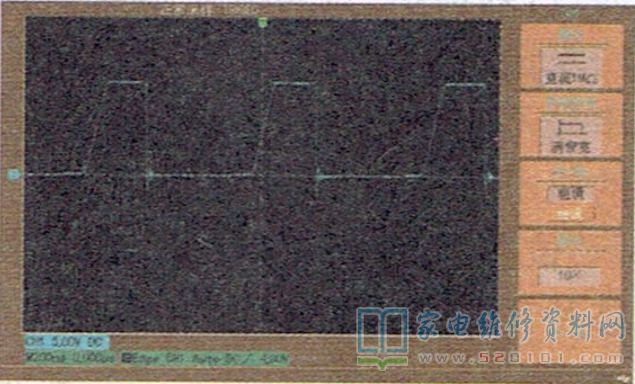

4、逻辑板DC-DC电路电感输出端电压波形

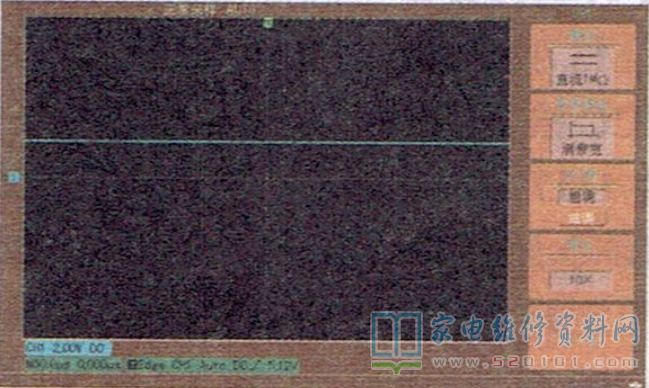

5、无信号输入时LVDS信号波形

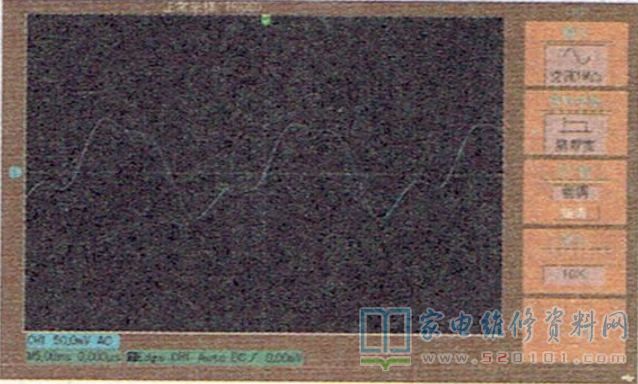

6、主板上1.8V稳压块输出电压波形

7、逻辑板LVDS数据2+信号波形

8、逻辑板LVDS数据2-信号波形

9、逻辑板LVDS中CLK+信号波形

10、逻辑板LVDS中CLK-信号波形

11、逻辑板VGL电压波形

12、主板上3.3V稳压块输出电压波形

13、逻辑板CPV信号波形

14、逻辑板上STHF信号波形

15、输入信号时LVDS信号波形

16、逻辑板DC-DC电路形成VGH电压的电荷泵电容一端波形

17、主板晶振移相电容一端波形

18、主板上5V稳压块输出电压波形
