由AS15芯片引起的液晶电视花屏故障维修过程（图）

摘要：

最近修了多台液晶电视，都是由AS15芯片不亮引起的花屏故障，其中有两个22寸的花屏，一个32寸的暗蓝屏没显示，下图是这几台机器中的两台电视维修过程，图片排版上可能有点乱，仅供大家参考。当时由于手头上没有A

      最近修了多台液晶电视，都是由AS15芯片不亮引起的花屏故障，其中有两个22寸的花屏，一个32寸的暗蓝屏没显示，下图是这几台机器中的两台电视维修过程，图片排版上可能有点乱，仅供大家参考。当时由于手头上没有AS15-G就用AS15-F代换上去的，顺便分享一下AS15焊接过程。

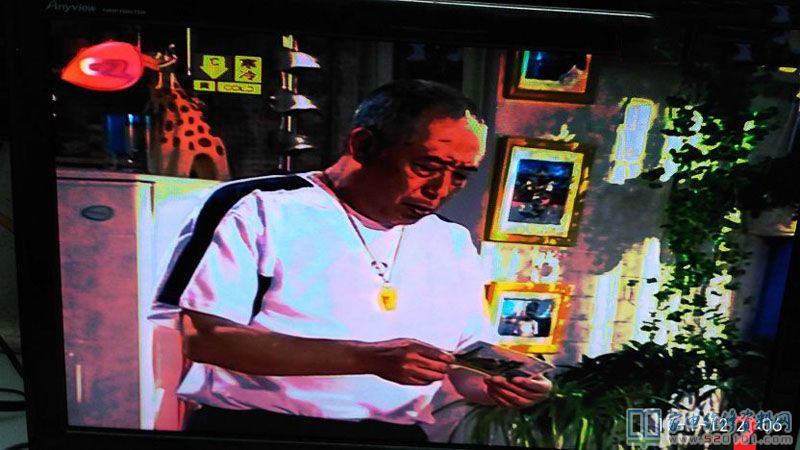

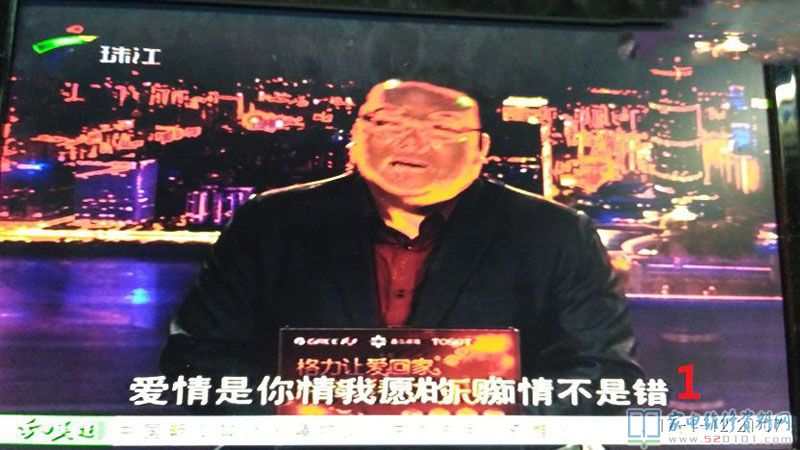

花屏故障

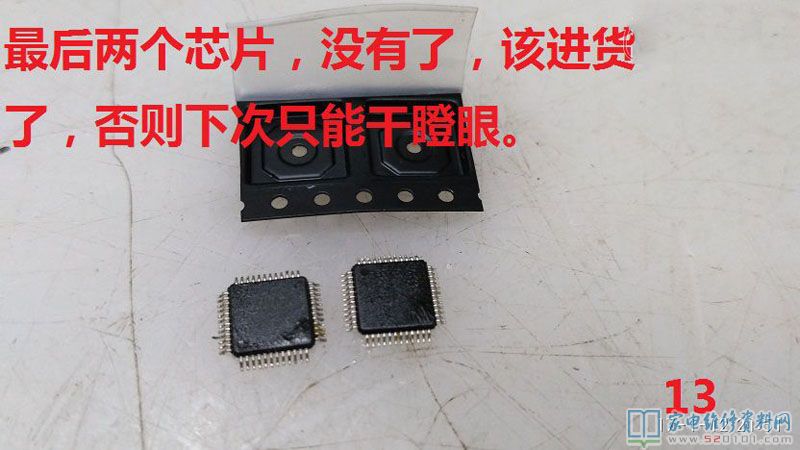

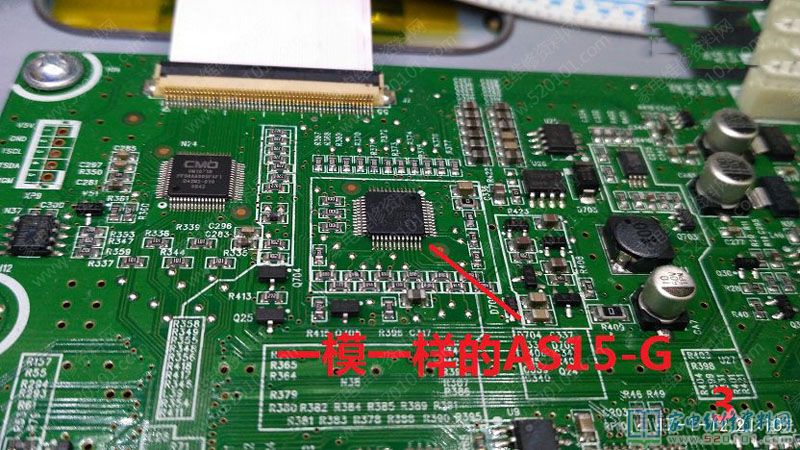

一模一样的AS15-G

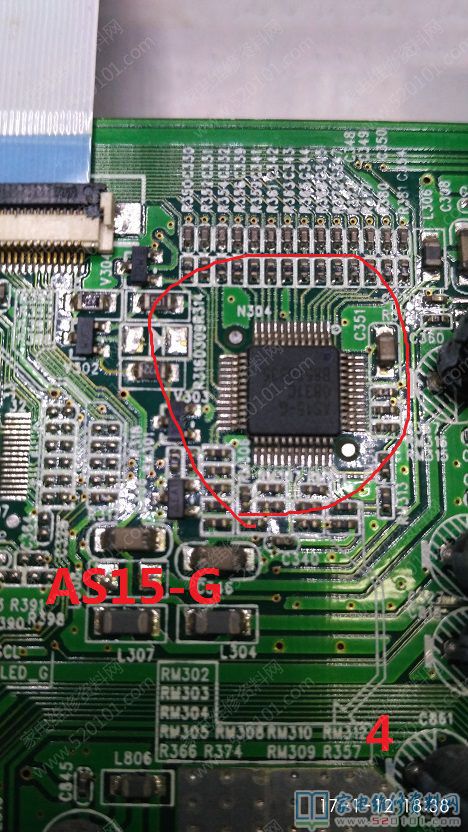

AS15-G

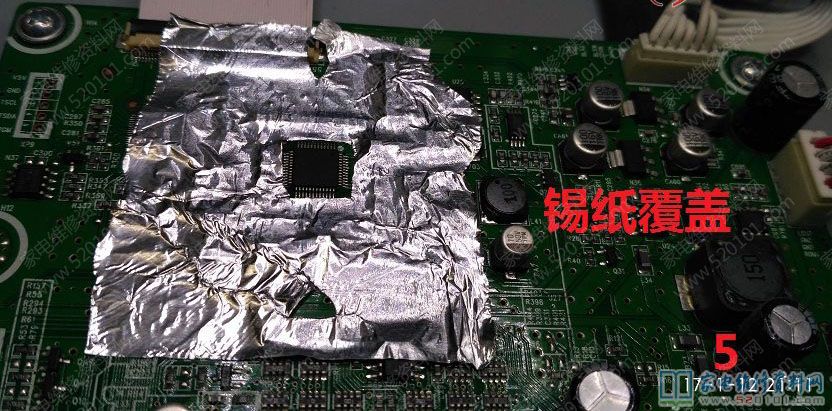

锡纸覆盖

用热风枪350度吹下

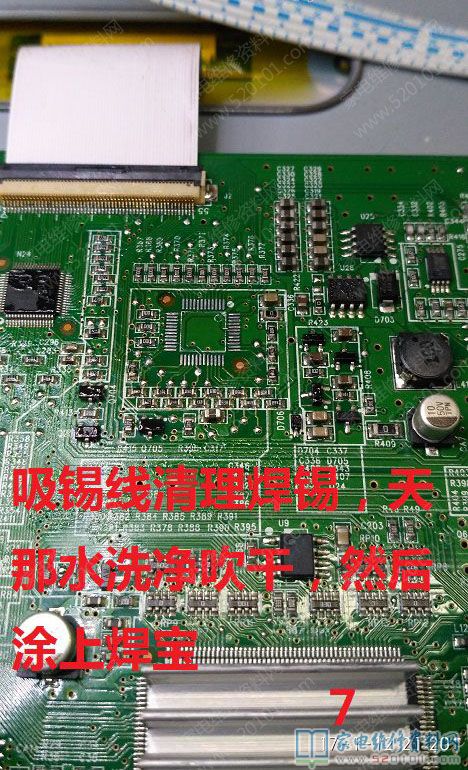

吸锡线清理焊锡，天那水洗净吹干，然后图上焊宝

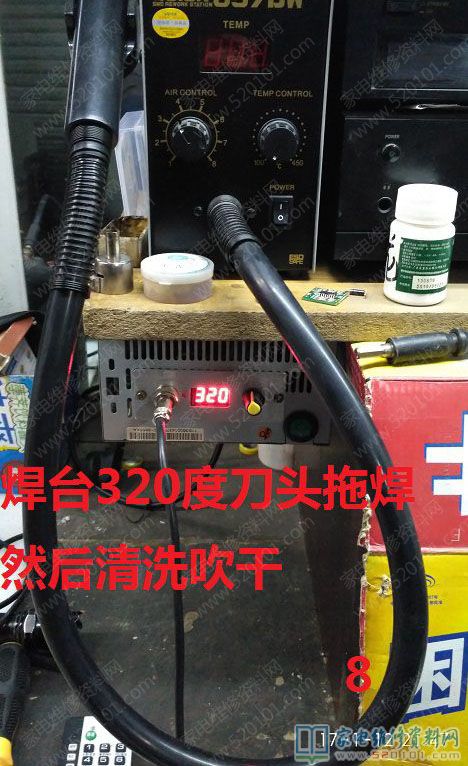

焊台320度刀头拖焊，然后清洗吹干

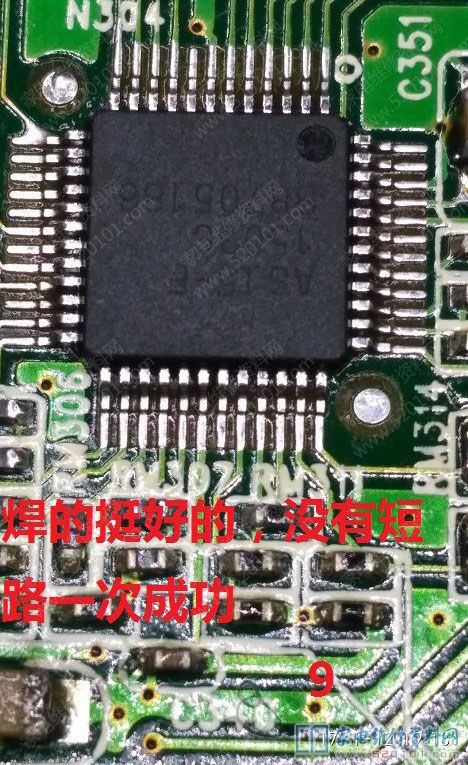

焊的挺好的，没有短路一次成功
