一台由伽玛电路故障造成图像色彩不正常维修案例

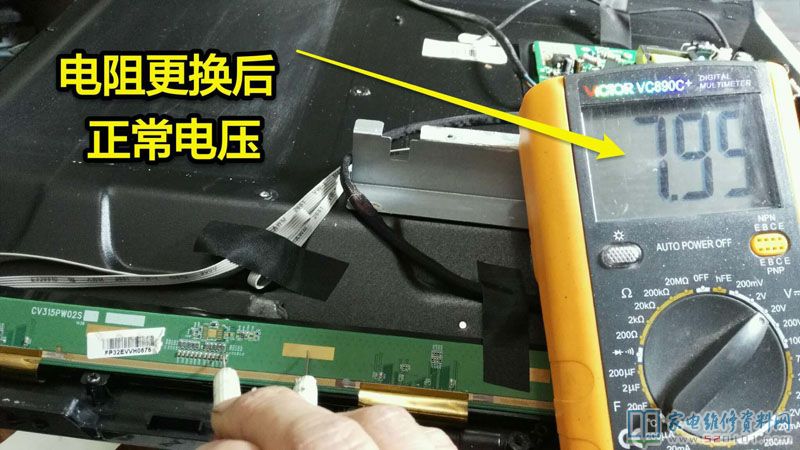

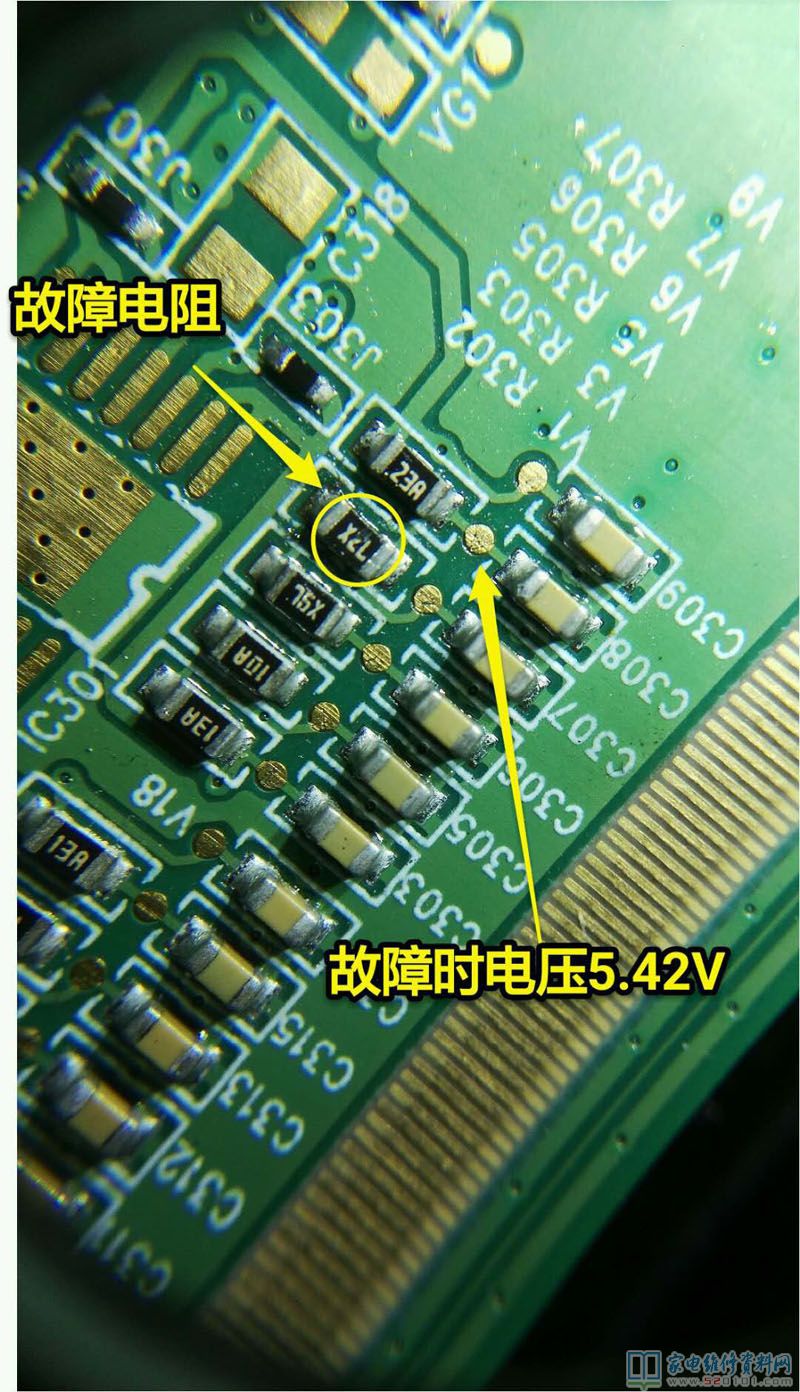

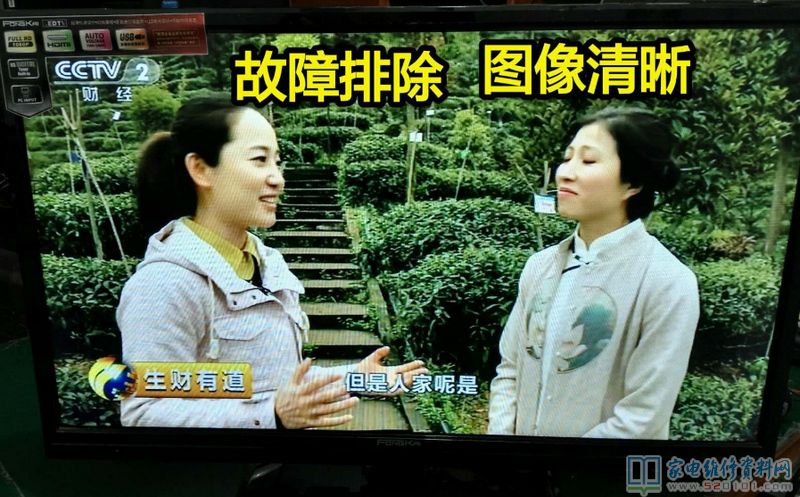

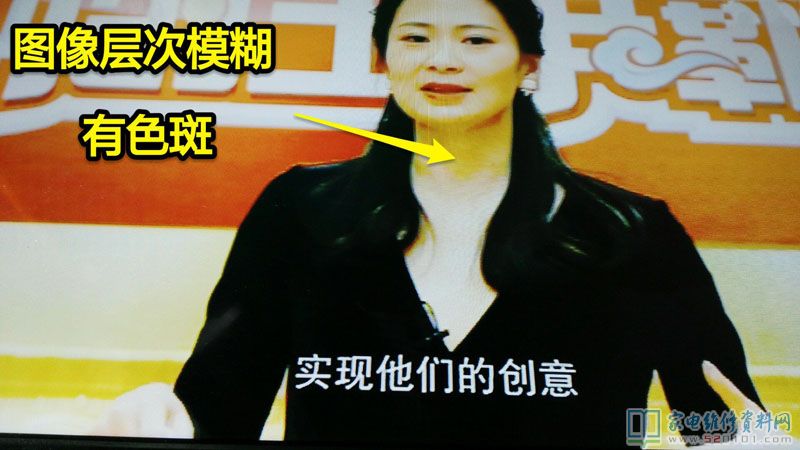

        接修客户送来一台32寸杂牌液晶电视，故障表现为开机图像暗而且有色斑拖尾现象，拆开机器检查屏线接触良好，通用板点屏试机，故障依旧。说明不是主板原因，那故障重点就在逻辑板了，这种现象要么信号处理芯片不正常，要么伽玛电路不正常，以下是故障时的伽玛电压：V1 11.92V  V3 10.88V V5   9.98V  V6 8.89V  V7  5.42V  V9 4.33V  后面V7 V9电压明显不正常，因为是逐级分压，首先拆下检查R306 69X 测量阻值2K左右，因为这些电阻上面的标注与常见的不同，我也不清楚具体阻值是多少，就找了一块差不多的逻辑板，拆了一个标注71X 的电阻，测量一下差不多52欧姆，把这个电阻换上，测量V7电压上升为7.99，此时观看图像，已经清晰，故障排除，发此文分享给同行借鉴。
