TCL K2603液晶电视不开机的故障维修

2022-12-27 19:00:30  阅读 10 次 评论 0 条
摘要:

接修一台TCL K2603型液晶电视,开机后电源指示灯不亮,无图像、无伴音,整机三无。用万用表直流电压挡测12V电源适配器输出电压正常。接入一只12V直流灯泡作假负载,灯泡发光正常,说明12V电源适配器带

       接修一台TCL K2603型液晶电视,开机后电源指示灯不亮,无图像、无伴音,整机三无。用万用表直流电压挡测12V电源适配器输出电压正常。接入一只12V直流灯泡作假负载,灯泡发光正常,说明12V电源适配器带载能力正常。拆开机壳,目测主板(主板型号:T.VST29.03 )和LED背光板上均无明显损坏的元件。取出主板,给主板输入12V电压,电源指示灯仍不亮,此时,测主板上的12V电压输入插座CN1上无12V电压,拔下12V电源插头,测得CN1上12V电压输入端对地电阻为0Ω,说明主板上12V负载电路短路。测3.3V和5V电压负载电路电阻正常。断开LED背光电路供电连线,12V电压依旧呈短路状态,据此可知12V电压短路点在主板电路上。

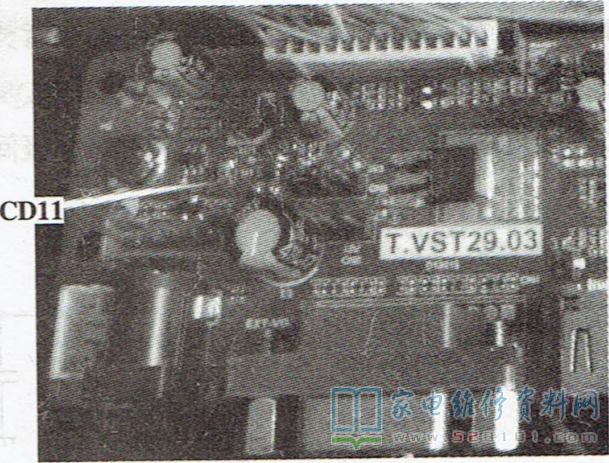

       由于拆焊贴片集成块较麻烦,于是笔者采用切断负载电路的铜箔来寻找故障点,先将3.3V和5V电压转换集成块U1和U5的12V电压输入端铜箔切断,此时12V电压输入端仅剩CD11和CD12两只贴片电容。给主板供12V电压,几分钟后,手摸贴片电容CD11和CD12,发现CD11略有温升,如图1所示。断电,焊下CD11,测主板上12V电压负载电路已不再短路。找来一只同规格的贴片电容换上试机,故障排除。
