长虹LT4679P液晶电视电源板故障维修记实

2022-12-27 19:14:15  阅读 164 次 评论 0 条
摘要:

接修一台长虹LT4679P型液晶彩电,突然红灯闪烁,无法启动。机主将其电源板拆下,,送来修理。床t该电源板型号是JUJ7.820.200 U10.0,GP04-1。仔细查看及在线测量大功率管二极管及大电容

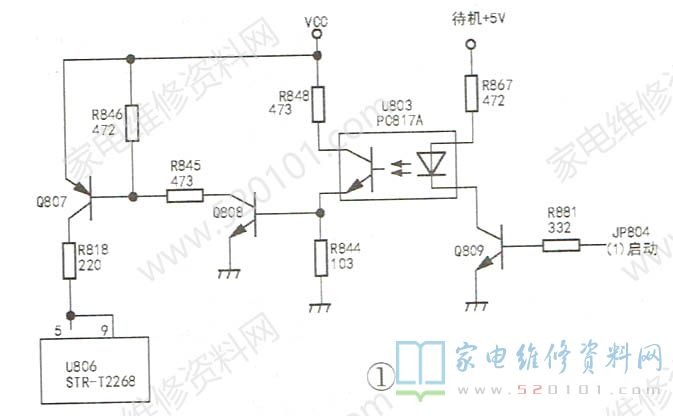

       接修一台长虹LT4679P型液晶彩电,突然红灯闪烁,无法启动。机主将其电源板拆下,,送来修理。床t该电源板型号是JUJ7.820.200 U10.0,GP04-1。仔细查看及在线测量大功率管二极管及大电容,未发现明显异常。该电源板与GP03/07/08型电源板电路基本相同,都是用STR-E1565作主电源IC ,输出+5V、+12V;用STR-T2268作副电源IC,输出+24V。在市电输入端串一只100W灯泡后通电,+300V、待机5V均正常,用一只5kΩ电阻连通+5V和JP804的①脚强行启动,无反应。测得副电源启动电压VCC(22V)已到Q807的e极,如图1所示。

长虹LT4679P液晶电视电源板故障维修记实 第1张

      但U806 (STR-T2268 )的⑤、⑨脚电压却为0V,显然启动控制电路有问题,经查贴片电阻R867(47Ω)已开路,换新后强行开机,“滋”一声启动了,所串灯泡一亮一灭,启动一保护一又启动,PFC电压+380V、各电压匀有短暂输出,说明电源板已修复,于是交付机主。

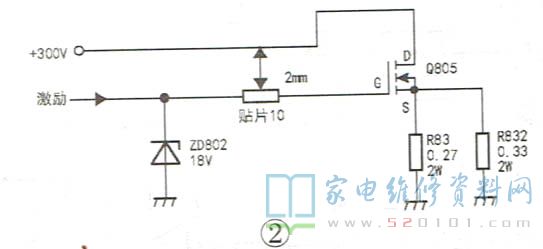

      两天后机主电话:装好后开机亮了,但随后爆机。这次用户运来整机。拆下电源板一看,T81(T6.3A)已经炸飞,大功率管Q805( IRFP32N50K )及外围R831、R832、ZD802等元件烧毁,厚膜块STR-E1565正面也炸出一个洞。仔细查找,在电源板和铝合金底板之间的隔离黑纸上,对应于Q805的位置有明显的电烧灼痕迹。真相大白:这块黑纸年久变形且脏污,又值梅雨季返潮吸水,碰上Q805的D极形成短路,如图2所示,D极+300V (启动后变频高超千伏)直接窜入最敏感的G极,一触即爆。

长虹LT4679P液晶电视电源板故障维修记实 第2张

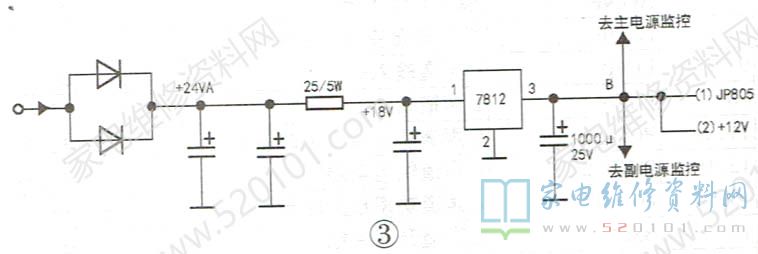

      机主要求换板,找到型号为FSP369-4M01的电源板,其主电源输出+5.2VS/1A、+5.2V/3A;副电源输出+24VA/2.5A、+24V/12A,但无+12V输出。上机试用,有图无声。仔细琢磨,发现+24VA/2.5A电路在电源板低压部分中间,铝散热器上均留有孔位,可以方便地拆去跨接线,加装水泥电阻、7812及电解电容,改为12V电压输出,如图3所示。

长虹LT4679P液晶电视电源板故障维修记实 第3张

      25Ω/5W水泥电阻起限流降压作用,以减轻7812负荷。此路工作电流约0.3A,随音量大小而动,十分安全。另外,需将B处取样点断开,移到A处( +24V),否则电源板将保护。装好后试机,声图俱佳,机主满意。
