接修一台TCL LE49D8800液晶电视,故障现象:有声音,无图像,屏幕灰色,同时有水平线和竖线(如下图所示),此机生产年份不是很久,看屏日期是2016年11月,用户说在之前也曾出现过一次这样的现象,但那时是

       接修一台TCL LE49D8800液晶电视,故障现象:有声音,无图像,屏幕灰色,同时有水平线和竖线(如下图所示),此机生产年份不是很久,看屏日期是2016年11月,用户说在之前也曾出现过一次这样的现象,但那时是保修期,厂家拉去修过一次。
       做修理的人一看故障现象都知道,这是屏幕问题。我把电视机拉回到店里之后,也是打算把它送给修屏的师父修的,因为我没有修屏的条件,就算不是修屏,凭我这半桶水的功夫,恐怕也啃不动这块硬骨头。
       在送去给压屏师父修之前,拆开看看,发现逻辑板的螺丝钉用标签封着,日期是2017...(忘记了拍照,标签被我搞坏了),这时候想起了用户说的之前厂家拉去修过一次,这标签就是厂家的维修师父换过逻辑板留下的封签。
       打开电源,此时屏幕竟然出现亮丽的开机画面,大大出乎我的意料,用手拨动逻辑板屏线插头(这个部位是我修液晶电视机花屏故障最喜欢摸的),屏幕上跟随有反应,想不到看似多么难啃的骨头竟然是这么简单的接触不良故障,呵呵,我心里一下子激动起来了,想想这五百多块(和用户商量好这个价钱的)就有些兴奋。可是看似简单的事情就此拉开了这一次探索性维修,挑战着我这半桶水智力和毅力的极限:
       因为时间关系,艰难的检修过程在此就不叙述了。直接挑明原因,经过艰难的探索才发现,造成这种故障的原因是:屏线上的金属屏蔽了线没有良好的接地,致使屏蔽线与屏铁体摩擦产生的干扰信号干扰了逻辑板正常工作,所以出现了图片上的现象。厂家意图是通过胶带来把屏蔽线压在铁壳上,以此来完成屏蔽线的接地工作,没有考虑到屏蔽线氧化产生接触不良的后果。在我修之前厂家的师傅也认为是逻辑板的事情,所以直接换了逻辑板以为就了事了。

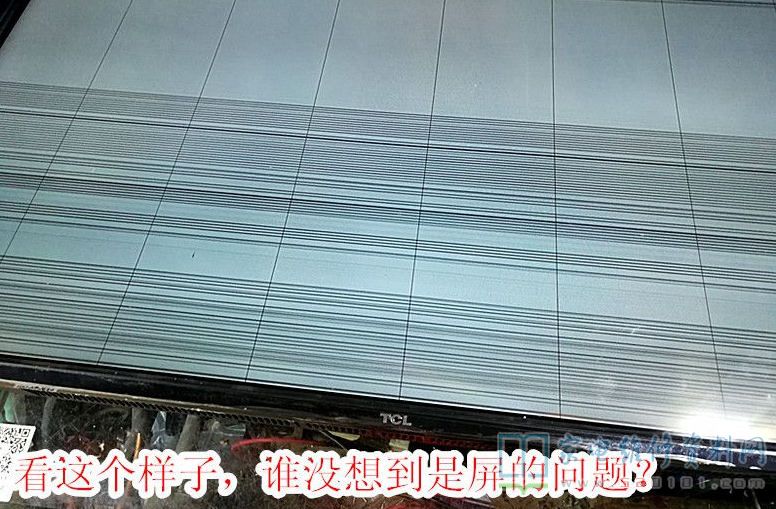

       看到这个现象,凭经验谁都会说是屏的故障了,所以就直接给用户报价。

TCL LE49D8800液晶电视灰屏无图像有声音的故障维修 第1张

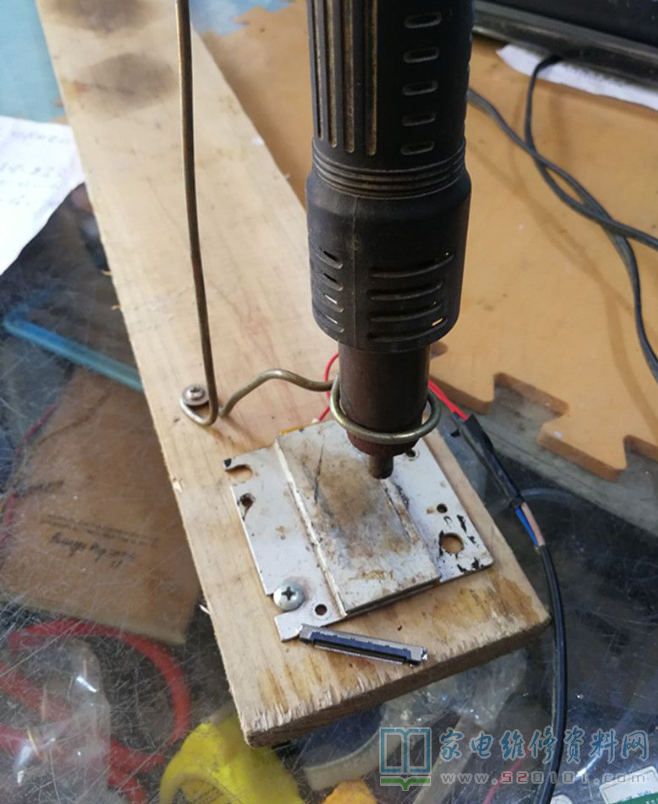

这是焊接插座的简陋工具

TCL LE49D8800液晶电视灰屏无图像有声音的故障维修 第2张

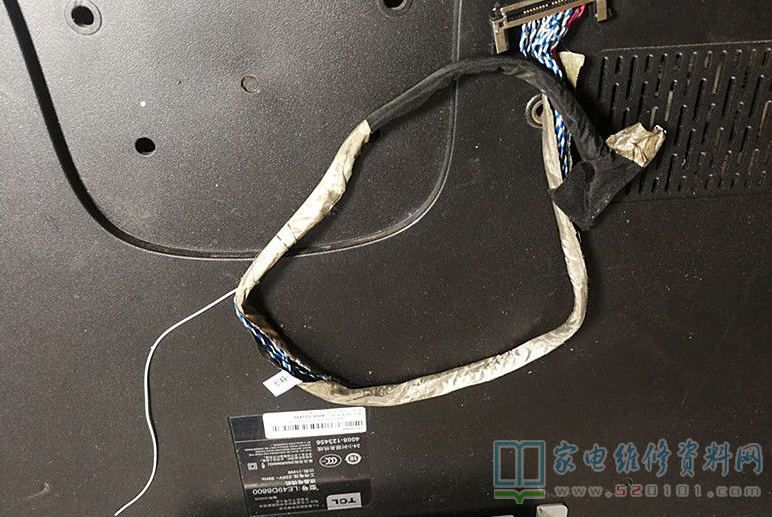

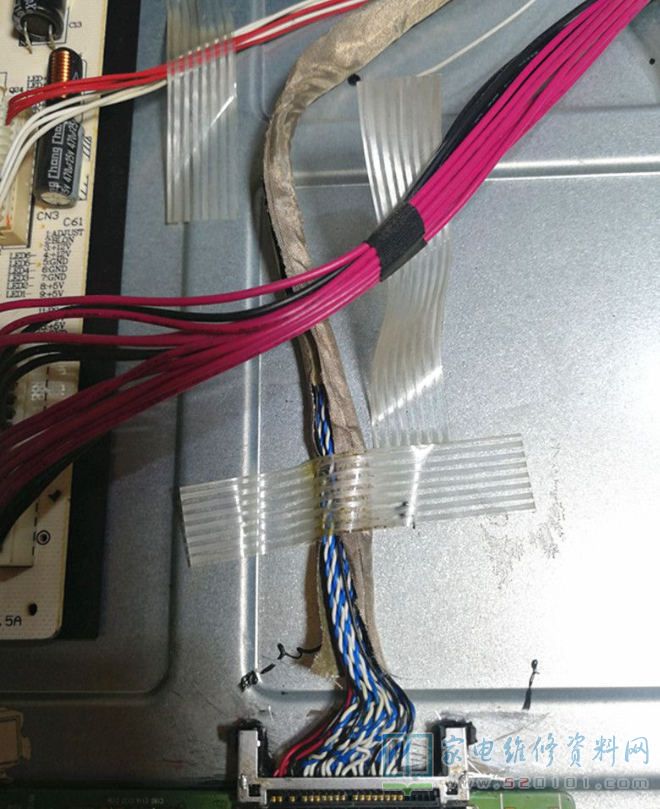

这个屏线粗看起来没什么问题,但是仔细看起来就发现了屏蔽层是没有接地端子的

TCL LE49D8800液晶电视灰屏无图像有声音的故障维修 第3张

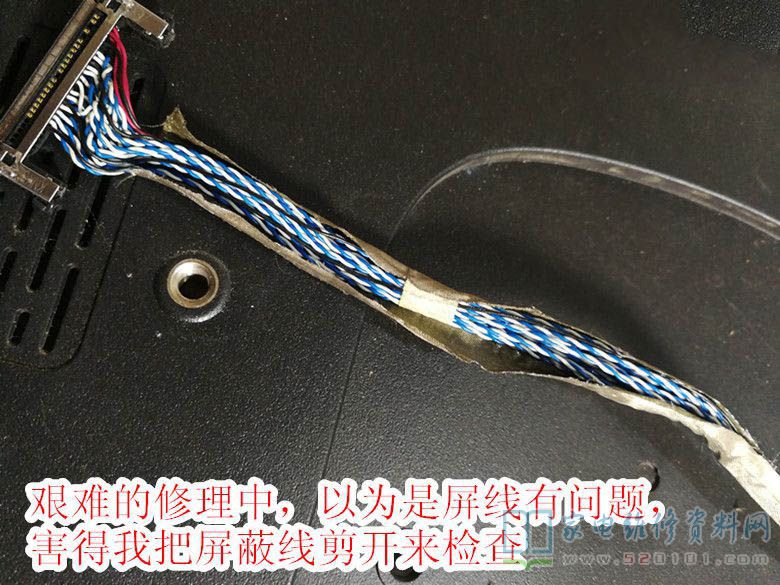

没做一个动作,都会消耗很大的精力,剪开这屏蔽线没耗什么力气,而这个动机却让我花了很多心思才想到要剪开

TCL LE49D8800液晶电视灰屏无图像有声音的故障维修 第4张

厂家的生产工序是这样的

TCL LE49D8800液晶电视灰屏无图像有声音的故障维修 第5张

从这个部位的痕迹不难看出,我是消磨了大量时间的

TCL LE49D8800液晶电视灰屏无图像有声音的故障维修 第6张

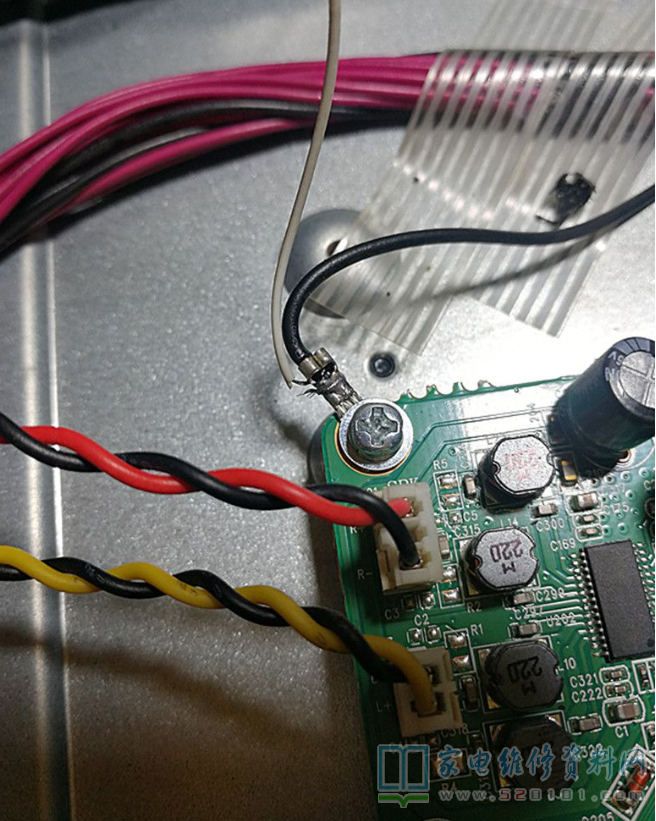

找到了原因,处理起来就好办了,把屏蔽线可靠接

TCL LE49D8800液晶电视灰屏无图像有声音的故障维修 第7张

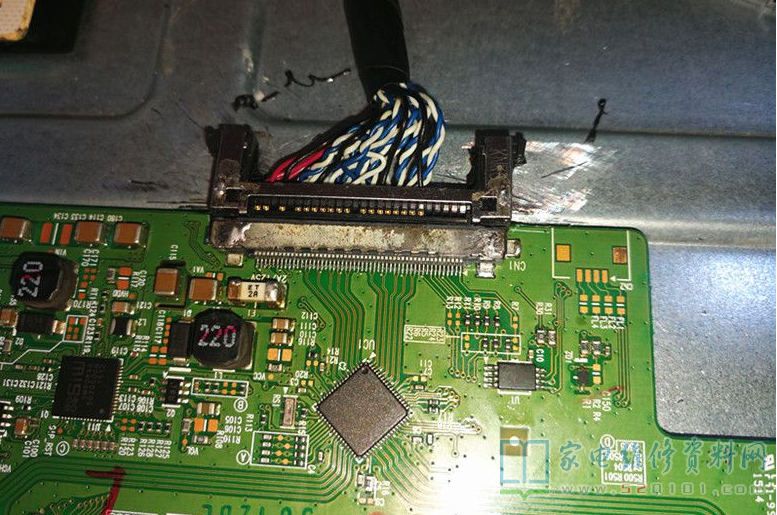

因为用手摇动插头,屏幕上就有干扰,可是这个部位让我查得简直怀疑自己的智商

TCL LE49D8800液晶电视灰屏无图像有声音的故障维修 第8张

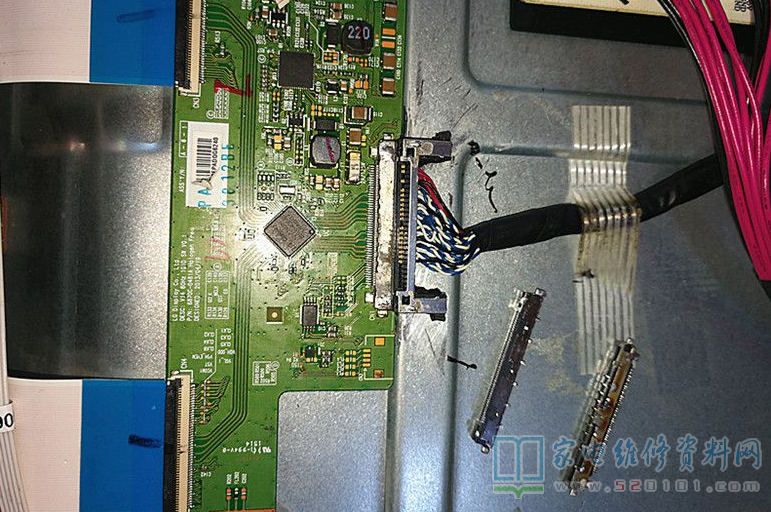

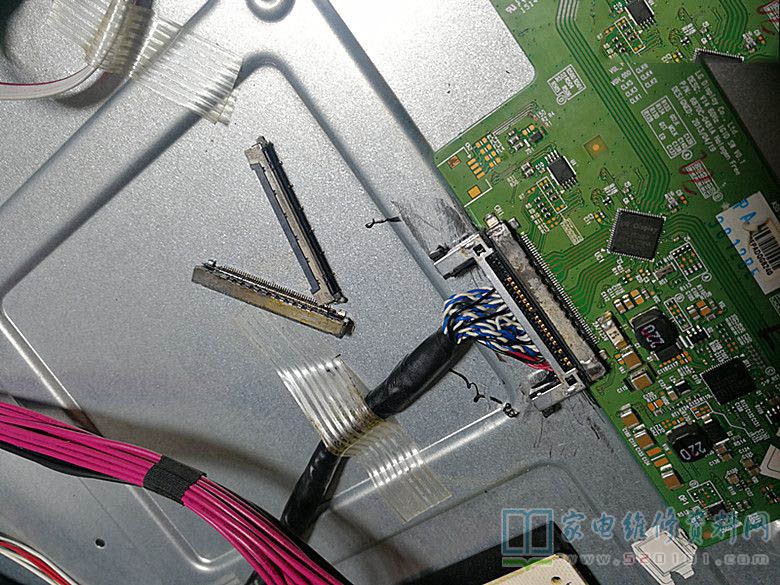

抓住接触不良的原因来修理,插座换了两个,逻辑板上的ic也补焊了

TCL LE49D8800液晶电视灰屏无图像有声音的故障维修 第9张

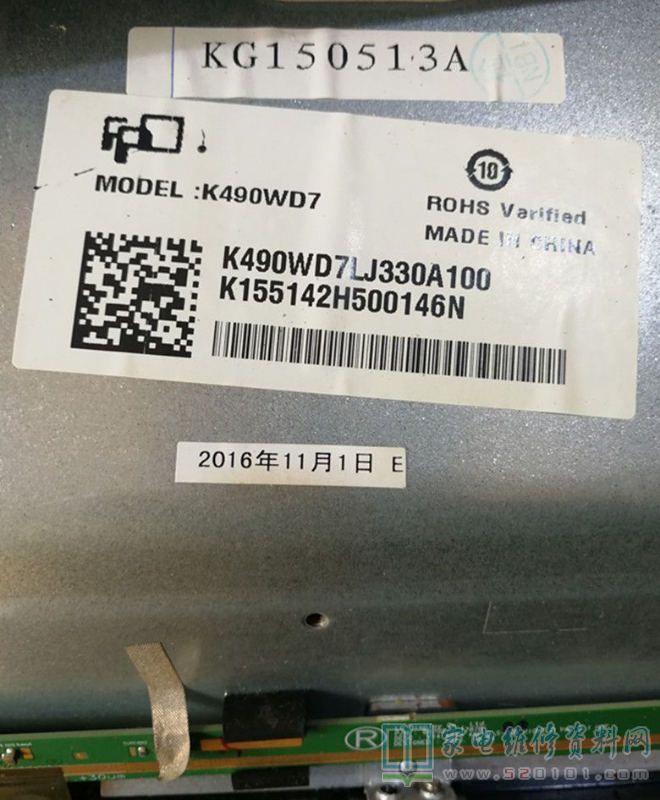

看日期,此机生产不是很久的

TCL LE49D8800液晶电视灰屏无图像有声音的故障维修 第10张

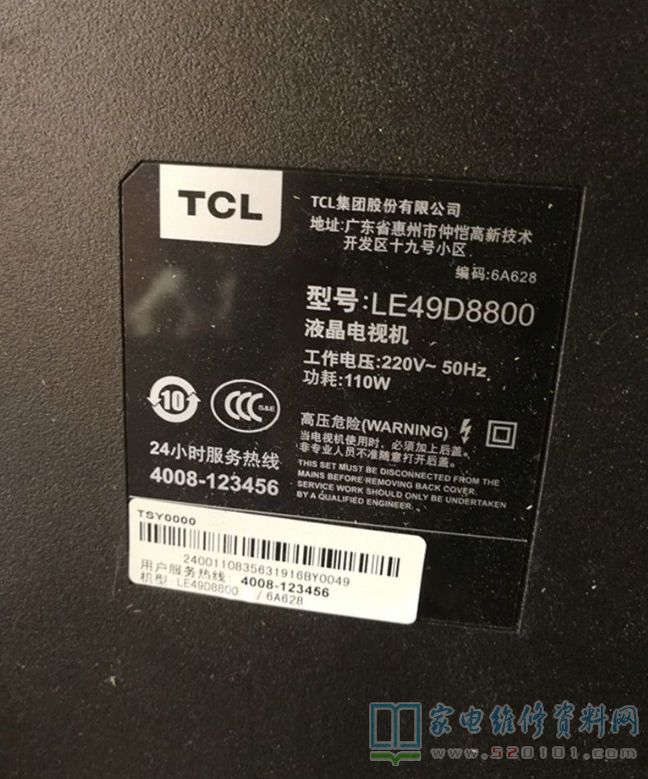

电视机型号TCL液晶电视LE49D8800

TCL LE49D8800液晶电视灰屏无图像有声音的故障维修 第11张

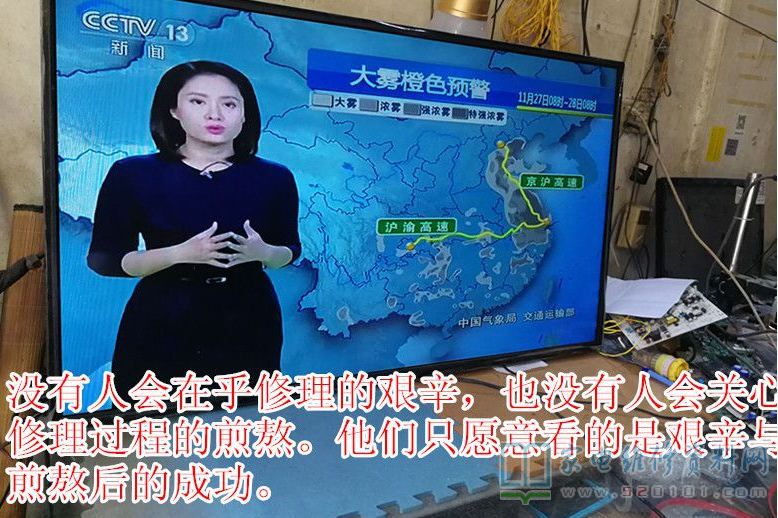

经过艰苦的检修历程,屏幕上终于显示了稳定漂亮的图像。没有人会愿意在乎修理过程有多么艰难。
