金正LE8822A液晶电视灰屏的故障维修

2022-12-15 19:02:51  阅读 168 次 评论 0 条
摘要:

接修一台42英寸的金正电视(型号为LE8822A),故障表现为灰屏。上电后测得电源板及主板上的各组电压均正常,判断屏没有正常工作。先检查逻辑板(型号JZM-CPE6),测得逻辑板上保险管FP1两端的12V电

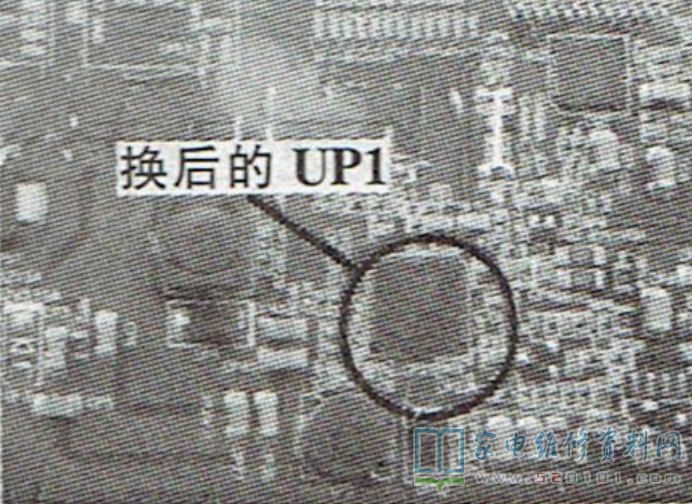

     接修一台42英寸的金正电视(型号为LE8822A),故障表现为灰屏。上电后测得电源板及主板上的各组电压均正常,判断屏没有正常工作。先检查逻辑板(型号JZM-CPE6),测得逻辑板上保险管FP1两端的12V电压均正常。根据经验,逻辑板上的贴片电容短路造成灰屏故障较多。在路测得CP5、CP3、CP6无短路现象,但CP32、CP33及二极管DP4短路。用热风枪拆下CP32、CP33、DP4测量,均正常。观察铜箔走线,发现DP4整流输出的电压进入UP1(CM501),如图1所示,由此判断UP1内部短路。拆下UP1后再测CP32、CP33、DP4的在路电阻约为850Ω,不再短路。更换UP1后开机,故障排除。

金正LE8822A液晶电视灰屏的故障维修 第1张
