TCL L55F3700A液晶电视黑屏的故障维修

2022-12-15 17:57:57  阅读 220 次 评论 0 条
摘要:

接修一台TCL L55F3700A型液晶彩电,故障现象是开机后背光闪一下就黑屏。该机电源板型号为81-PE501C4。二次开机后,测得背光供电从56V降到45V,12V降到9.2V,怀疑电源板带载能力差。

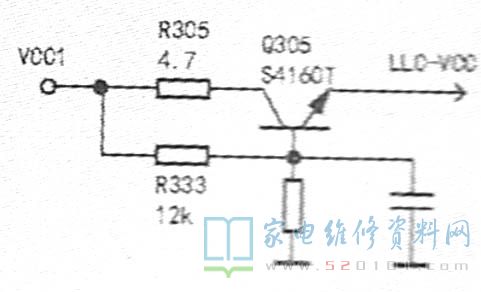

      接修一台TCL L55F3700A型液晶彩电,故障现象是开机后背光闪一下就黑屏。该机电源板型号为81-PE501C4。二次开机后,测得背光供电从56V降到45V,12V降到9.2V,怀疑电源板带载能力差。摘下电源板强制开机,测PFC电压为395V正常。先后更换了电源IC (SFR1700XSL) 和电阻R401~R403后,故障不变,难道恒流板或者屏内的灯条有问题?单独驱动背光灯条,都能点亮,且亮度均匀正常,这又排除了灯条和恒流板坏的可能,问题还是出在电源板上。摘下电源板重新检查,测得U401(FSFR1700XSL )的⑦脚供电电压只有11.2V,感觉有点低。检查其外围电路,如图1所示,发现三极管Q305的b-e结正向压降约为0.85V,明显偏高,怀疑其性能不良,换用贴片三极管8050后上电,U401的⑦脚电压升到15.8V。接,上主板和恒流板二次开机,故障排除。

TCL L55F3700A液晶电视黑屏的故障维修 第1张
