TCL HD29M06高清彩色电视机水平亮线的故障维修

2022-11-29 18:37:16  阅读 272 次 评论 0 条
摘要:

接修一台TCL HD29M06型高清彩电,开机后屏幕下面2/3处有一条水平亮线,并有几条回扫线。拆开机壳,直观检查场输出集成块STV8172A及其外围元件无明显损坏现象,用数字万用表测量场输出块各脚电压,①

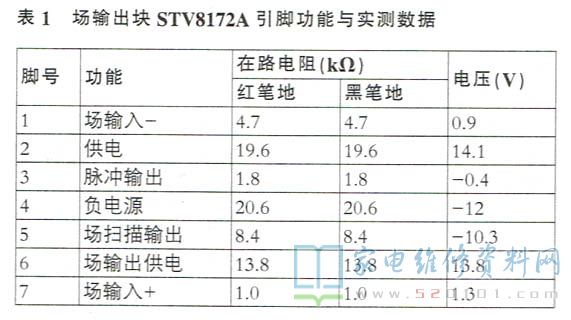

     接修一台TCL HD29M06型高清彩电,开机后屏幕下面2/3处有一条水平亮线,并有几条回扫线。拆开机壳,直观检查场输出集成块STV8172A及其外围元件无明显损坏现象,用数字万用表测量场输出块各脚电压,①~⑥脚电压基本正常,⑦脚电压约为0.4V,而正常电压为1.3V。STV8172A工作频率范围宽,可达50MHz~120MHz,输出最大电流可达3A,并内置有输出短路、电源短路、过压、过温等保护电路,适用于大屏幕电视机,其引脚功能见表1。

TCL HD29M06高清彩色电视机水平亮线的故障维修 第1张

     由于⑦脚电压异常,代换该场输出块后故障依旧,只有另寻思路,从数字板入手。找到数字板上的VD+端,测其电压只有0.4V,再测数字板5V供电只有1.5V 左右,显然数字板供电异常,不能给场集成块提供一个场脉冲信号,因此会出现一条水平亮线故障。顺藤摸瓜,查到IC850( 7805 )供电二极管D882开路,换新后数字板vCa供电正常,测STV8172A的⑦脚电压也变为正常的1.3V。接入信号开机,故障排除。
