TCL NT25M75彩电通电后水平一条亮线

2019-09-09 17:52:34  阅读 96 次 评论 0 条
摘要:

接修一台TCL NT25M75彩色电视机,用户拿来时故障是开机屏幕中间一条水平绿线,通电开机电视机经测量正负12V没有电压,也就是场供电的两路正负电压没有。经测量两个整流二极管都短路,断开测量二极管正常两

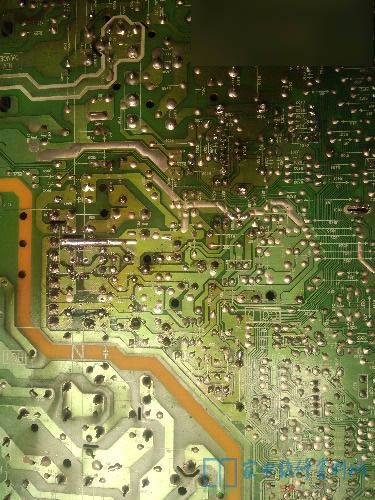

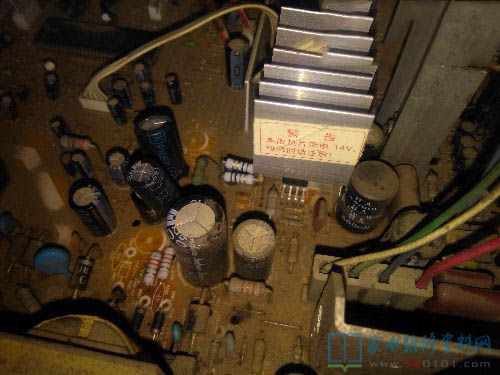

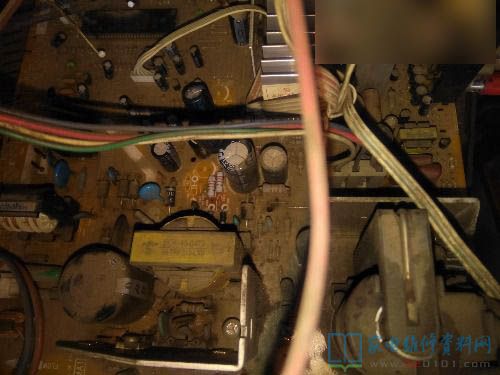

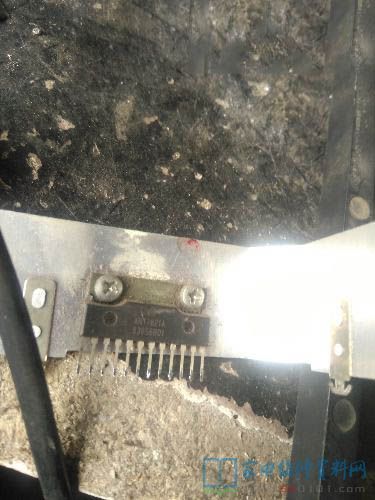

       接修一台TCL NT25M75彩色电视机,用户拿来时故障是开机屏幕中间一条水平绿线,通电开机电视机经测量正负12V没有电压,也就是场供电的两路正负电压没有。经测量两个整流二极管都短路,断开测量二极管正常两个限流电阻已经烧坏判断场块已经损坏,场块型号是STV8172A,手头没有就用TDA8177代换了,更换两个限流电阻。通电试机可以正常开机,就是屏幕下方有线性不良,另外一个故障就是没有声音,原来伴音块也击穿了,场块附近电解电容全部代换故障不变,最后参照图纸发现场供电的正负保险电阻是1欧的,之前换上去的是3.3欧的,更换同型号的电阻图像正常,更换同型号伴音块有声音。

附电路图:

TCL NT25M75彩电(29A41A)电路图

TCL王牌NX73机芯CRT彩色电视机电路图

TCL NT25M75彩电通电后水平一条亮线 第1张

TCL NT25M75彩电通电后水平一条亮线 第2张

TCL NT25M75彩电通电后水平一条亮线 第3张

TCL NT25M75彩电通电后水平一条亮线 第4张

TCL NT25M75彩电通电后水平一条亮线 第5张

TCL NT25M75彩电通电后水平一条亮线 第6张
