TCL L37E9E液晶电视二次不开机的故障为序

      接修一台TCL L37E9E型液晶彩电（MS91C机芯），二次不开机(红色待机指示灯不闪烁)。接通电源开关，面板上红色指示灯点亮;按下遥控器“开机”键后，绿色指示灯不亮。由于红色指示灯能亮，表明5V_ STB待机电压输出正常。该机芯的开机过程如下:上电后，待机电源开始工作，产生5V_ STB的待机电压(一部分经U800变为+3.3VSTB)，供电给开/待机控制、指示灯、遥控、键盘、CPU等电路。

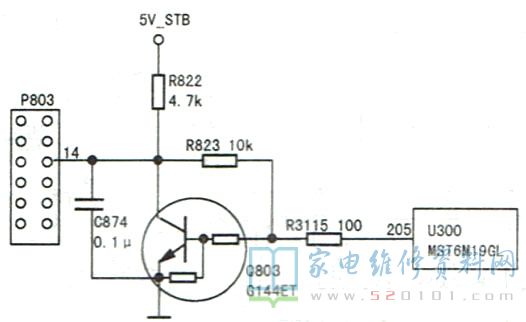

       二次开机后，U300 205脚输出低电平开机信号->控制管Q803截止(如图1所示)->c极输出高电平->P803插座14脚为高电平->电源板主电源工作，输出+12V(42英寸以上彩电为+24V )电压。这时，U300 203脚输出高电平控制信号，待机指示灯由红色变为绿色。与此同时，U300 204脚输出ONPBACK低电平背光灯点亮信号，206脚输出ON PANEL高电平屏驱动电路供电信号，178脚输出初始ADj_ PWMO亮度信号，背光亮。若上述电路有故障，则屏不亮，U300进入待机状态，使待机指示灯变为红色。

     为了确定故障范围，测U300的205脚电压为低电平，但P803的14脚却为低电平(正常时约为+5V)。检查Q803外围元件，发现R822一端虚焊，补焊后试机，故障排除。
