用外加风扇降温法应急维修液晶电视热机故障

2022-11-07 19:50:26  阅读 252 次 评论 0 条
摘要:

接修一台TCL L42E77FG型液晶电视,开机半小时后就会反复地停机/开机,背光随着一亮一灭,屏上刚出现TCL厂标就黑屏,随后红蓝指示灯交替闪烁。只要停机一段时间,电视机开机又能正常开机,并能正常收看约

       接修一台TCL L42E77FG型液晶电视,开机半小时后就会反复地停机/开机,背光随着一亮一灭,屏上刚出现TCL厂标就黑屏,随后红蓝指示灯交替闪烁。只要停机一段时间,电视机开机又能正常开机,并能正常收看约半小时。

        因笔者曾修过的两例类似故障,原因都是PFC输出电压过低。于是先对电源板进行检查,拆下电源板,给P/ON端加上开机高电平,并在PFC滤波电解电容上接上由两只100W/220V灯泡串联而成的假负载。通电后检测各路电压,没能发现异常。连续通电1个多小时, 电源板各路输出电压正常、稳定,据此初步排除电源板出故障的可能性。

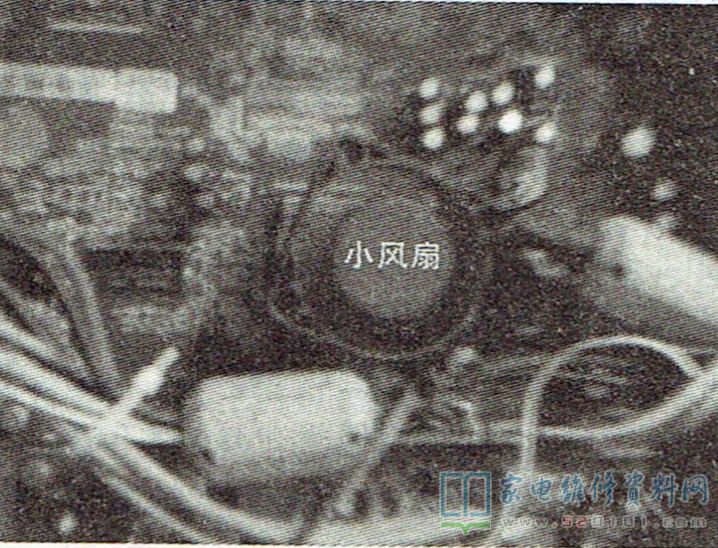

       在多次检查中发现一个现象:只要是开盖检查,开机1个多小时,电视机仍在正常工作,但合盖试机,故障在1小时内就会出现。据此,推测电视机内某个部件热稳定性不好。合上后盖不装螺丝通电让电视机工作,待故障出现后迅速断电并把后盖掀起,直接用手摸怀疑的器件。当摸到主芯片散热板时,感觉烫手。先试试降温再说,找来一只电脑CPU用的12V小风扇,接上主板的12V电源,用扎线把风扇固定在主IC的散热片上,如图1所示。开机,小风扇运转给主芯片散热,合盖连续试机4小时,故障末出现。

用外加风扇降温法应急维修液晶电视热机故障 第1张

       维修提示:在检修热机故障时,不妨先对可疑部件进行散热、降温处理,这有助于判断故障原因。
