TCL L40P60FBD液晶电视花屏的故障维修

2022-10-08 18:24:47  阅读 126 次 评论 0 条
摘要:

接修一台TCL I40P60FBD型液晶彩电,花屏,如图1所示。本着先易后难原则,先升级程序,故障不变,接下来测量逻辑板工作电压(逻辑板与屏连接一体),上屏电压为11.8V,VGH电压为30.1V,VGL

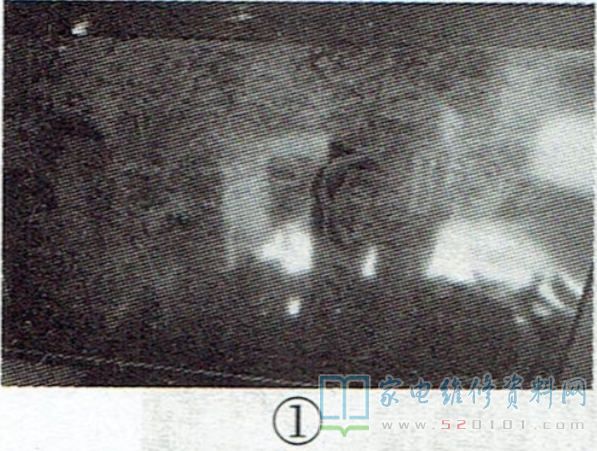

      接修一台TCL I40P60FBD型液晶彩电,花屏,如图1所示。本着先易后难原则,先升级程序,故障不变,接下来测量逻辑板工作电压(逻辑板与屏连接一体),上屏电压为11.8V,VGH电压为30.1V,VGL电压为-7.8V,逻辑板主芯片(L0F6041T08-01)工作电压只有2.6V,并且主芯片发热严重,怀疑主芯片已损坏。于是,先在主芯片引脚周围涂上焊膏,并在逻辑板下面垫上隔热物,然后用热风枪吹下主芯片,再用洗板水洗干净焊盘,最后焊上新芯片试机,图像正常,故障排除。

TCL L40P60FBD液晶电视花屏的故障维修 第1张
