TCL B55A858U液晶电视(MS801机芯)EMMC飞线点位图

2022-06-18 02:33:27  阅读 134 次 评论 0 条
摘要:

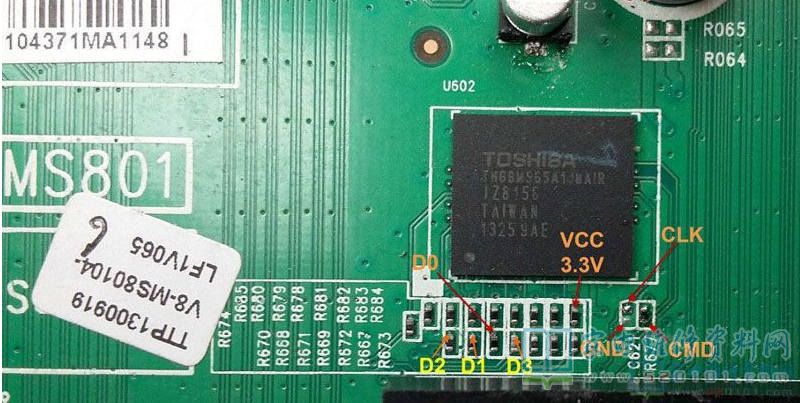

TCL B55A858U液晶电视 ,采用MS801机芯主板,EMMC飞线读写VCC、CLK、D0、D1、D2、D3、CMD、GND点位如下图所示,仅供参考。

    TCL B55A858U液晶电视 ,采用MS801机芯主板,EMMC飞线读写VCC、CLK、D0、D1、D2、D3、CMD、GND点位如下图所示,仅供参考。

TCL B55A858U液晶电视(MS801机芯)EMMC飞线点位图 第1张
