TCL LCD37K72液晶电视图像不良的故障判断和维修

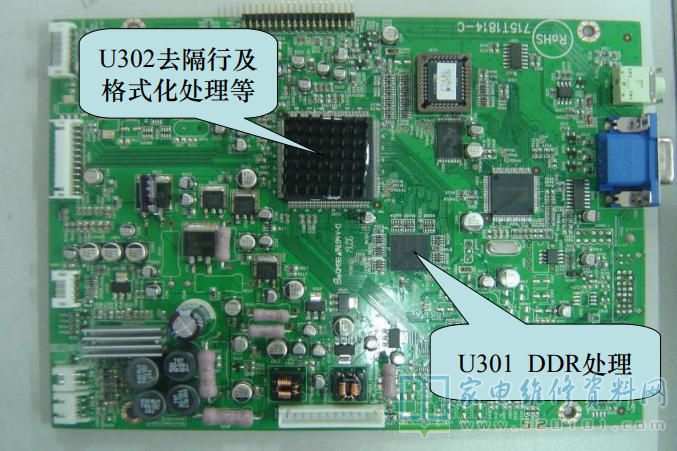

      TCL LCD37K72采用的（冠捷机芯）主板如下图所示。

      LCD37K72（冠捷机芯）满屏竖线的维修与判断如下图所示。

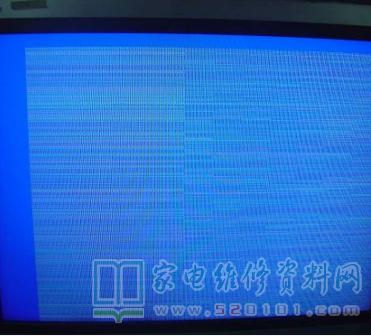

图1 该现象为某一位数据处理异常或丢失造成

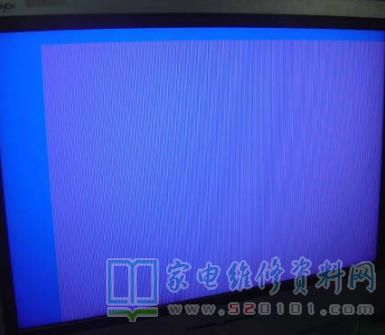

图2 该现象为DDQS(数据存储信号选择）丢失或U301、U302 IC工作异常造成

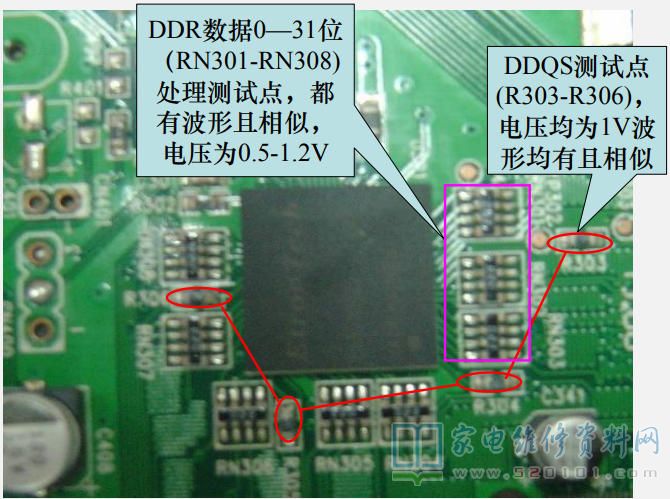

1、DDR数据处理IC及相关的测试点

      针对细竖条干扰，故障为U301与U302相互处理的数据信号MD0—31其中一路或两路丢失，此时可逐一测试其数据波形，若发现某一路无波形，可再测其电压，通常异常时电压为2.5V左右，此时我们需判定是U301坏还是U302坏，不要盲目的更换IC，只需将数据传输排阻断开后测量其两端电压，有一端肯定为0.5-1.2V（正常），另一端肯定为2.5V（异常），与该端连接的IC即为不良将其更换后即可解决。
      针对满屏密竖条干扰，故障为U301与U302相互处理的数据存储信号DQS0-3其中一路异常，因每一路DQS控制8位的数据处理，同样可测试其波形与电压判定，正常
时测试点电压为1V左右，且都有相似的波形，若异常肯定无波形或电压异常为2.5V，可将其对应传输电阻（R303-R306)断开后测量其两端电压，正常均为1V，且都有波形，哪端异常可判定与其相连的IC工作异常，此时需测量该IC的供电及其工作条件是否满足后再更换IC。
