TCL L40P60FBD液晶电视开机后有声音无图像

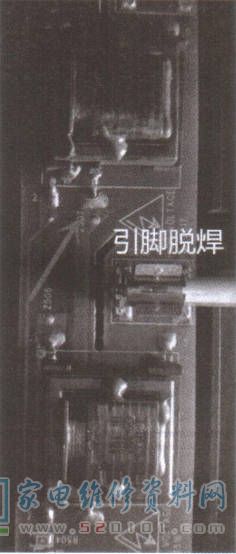

     一台TCL L40P60FBD电视，开机后有声音，无图像;用手电筒照液晶屏，可以隐约看到图像。拆机，测量电源板与主板连接的排线插座中的背光使能端电压，开机后该端电压为3.3V，同时听到电源板.上升压变压器有轻微的“咝咝”工作声;十几秒后，背光使能端电压降为0V，升压变压器也不再有响声。根据经验，是背光电路启动后又随即进入了保护状态。检测高压电容C501 ~C505，均正常。该机将背光升压驱动芯片OZ9976①脚(TIMER)接地(关闭保护功能)，开机后背光使能端电压一直为3.3V，且升压变压器持续发出轻微的“咝咝"工作声，由此判断背光升压电路工作正常，故障原因是灯管异常。拆开液晶屏，发现灯板上有10个小变压器，对应驱动10根灯管。经查小变压器T508初级一个引脚脱焊，如图1所示。

     由于灯管及变压器发热量大，为防止再出现类似故障，将10个小变压器引脚焊点都补焊了一遍。 装好机器后试机，故障排除。
