AN7852Z伴音集成电路框图与参数（图）

2008-05-18 01:22:57  阅读 72 次 评论 0 条
摘要：

1.简介 该伴音IC外形采用12脚塑装，应用于低频放大，内置10W音频放大器，具有静音和保护功能。没有设置重低音的MT机型采用此IC，如MT2928,MT3418,还有部分MT2975机型。 2.参数

1.简介

该伴音IC外形采用12脚塑装，应用于低频放大，内置10W音频放大器，具有静音和保护功能。没有设置重低音的MT机型采用此IC，如MT2928,MT3418,还有部分MT2975机型。

2.参数

NO

ITEM项目

Symbol标记

Ratings范围

Unit单位

1

Storage Temperature
储存温度

Tstg

-55---+150

℃

2

Operating Ambient Temperature
工作周围温度

Topr

-25---+75

℃

3

Power Supply Voltage
供电电压

Vcc

10.0---32.0

V

4

Power Supply Current
供电电流

Icc

4.0

A

5

Pin Voltage（Pin 1）
第一个引脚CH1 IN电压

V1

-0.3---+3.0

V

6

Pin Voltage（Pin 5）
第五个引脚CH2 IN电压

V5

-0.3---+3.0

V

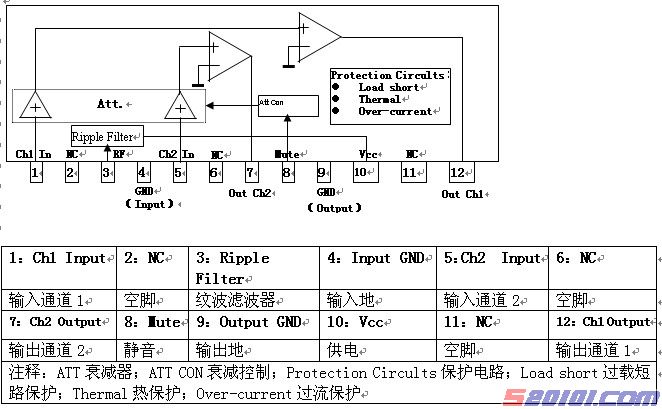

3.内部框图及引脚功能
AN7852Z伴音集成电路框图与参数（图） 第1张
