第一章：6D95机芯功能介绍：
1、功能简介：6D95机芯是创维公司高清系列机芯之一，其采用Trident高清晰数字处理方案，使图像稳定、细腻、清晰、流畅，运用先进的“多频归一”技术，实现对常用电视、视频、VGA信号的轻松支持，本机芯的特别功能有：
2、6D95机芯所支持的模式：

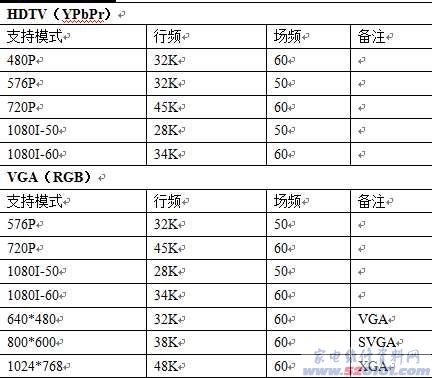

1、全数字视频处理技术----支持VIDEO、Y/C（S端子）、1080I-50，1080I-60，720P，480P，480I（即：YCbCr）模式信号输入
2、多媒体信号输入----支持VGA、SVGA、XGA模式信号输入
3、DPTV-3D功能----使图像层次感增强
4、75Hz健康、60Hz逐行显示----彻底消除行、场间的闪烁
5、数字动态图像处理
6、数字亮度补偿技术D.LTI
7、数字色度补偿技术D.CTI
8、PAL/NTSC制数字梳状滤波器
9、动态数字黑电平延伸D.BLK
10、动态数字降噪D.DNR
11、扫描速度调制VM
12、环绕立体声，电子超重输出（TRUBASS）
13、数字动态图像补偿、内插技术
14、图像清晰度提升电路
15、图像静止、幻灯浏览功能
16、9/25画面浏览功能
17、16：9高清模式显示
18、实时时钟功能
19、游戏功能、健康互动平台
20、音响单独听功能
第二章：6D95机芯的原理：
6D95机芯采用三星OPT-----S3P8849作为整机的控制中心（双总线控制方式）；各路图像信号直接输入到数字板，根据用户的选择CPU发出相应指令到数字板和伴音处理IC--LV1116，数字板的DPTV和伴音处理IC 执行相应的指令，并将执行结果送回CPU，CPU识别到信号后，发出指令到RGB信号处理部分和行、场频率处理部分，这样就实现了用户对各种图像模式的选择。
1、 整机电路组成：
A、 电源部分------采用STR-9656组成的电源；
B、 中放部分------中放采用三洋公司的LA7566S为主芯片；
C、 伴音处理、功放部分------采用LV1116与LA4278组成；
D、 数字板部分；
E、 行、场扫描部分；
F、 RGB驱动部分；
6D95机芯的大部分电路与5D90、5Y30相似，在此只对数字板部分和RGB驱动部分作介绍。
2、整机的电路框图：

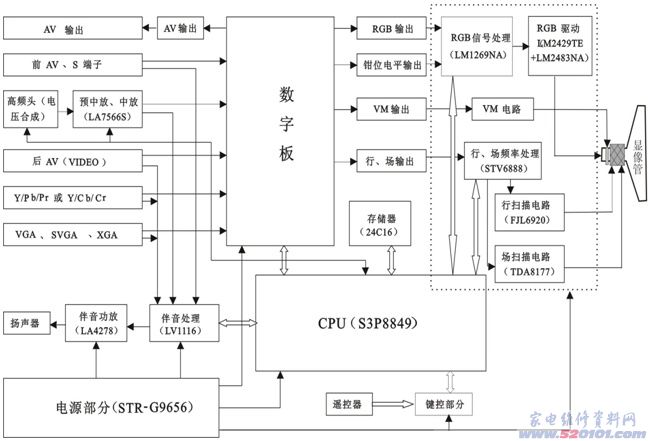

6D95机芯电路框图
伴音处理部份：
本机中放解调出的TV音频信号，从IC101的1脚输出，经Q106缓冲放大后，送到伴音处理器IC401的4、33脚，由IC401（LV1116）进行伴音处理。
IC401（LV1116）为日本三洋公司所开发的一款伴音处理器，它内部所集成的功能有：高音、低音、音量、左右音量平衡控制，环绕声处理，输入音频信号的切换等。这所有功能由CPU（IC001）通过I2C总线来进行控制。
LV1116各引脚参考电压（下列数据为数字表测得，供参考）
通过上图可知相关引脚功能，TV、AV输入的音频信号在IC401内部完成整机的音量、高音、低音、左右音量平衡的控制及环绕声的处理。最后从IC401的23、14脚输出。送到功放IC402（LA4278）进行功率放大，最后推动扬声器发声。
3、数字板电路介绍：
本方案采用MST9883（或AD9883）与DPTV 3D/MV配合，由9883对HDTV和VGA模拟信号进行采样后，送出16bit/24bit数字信号至DPTV数字口，由DPTV进行缩放比例（scaling）的运算，实现统一行频,再由DPTV DA后送出模拟格式的RGB或YPbPr信号，进整机预视放电路处理。
主要功能：
1、 输入：2路Video，1路S端子，1路YCbCr；
2、 HDTV输入，VGA输入；
3、 输出归一化行频：28KHz；
4、 VM输出；
5、输出钳位电平；
5、 DPTV实现HDTV的模式识别，VGA的模式识别。

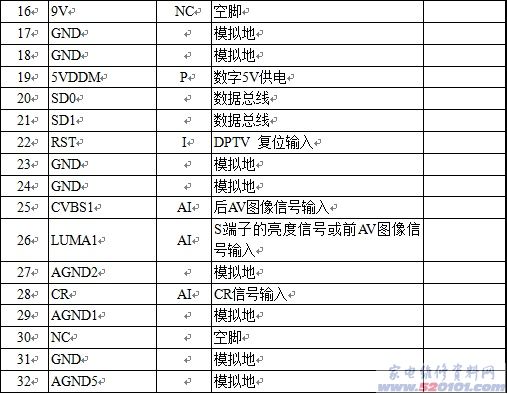

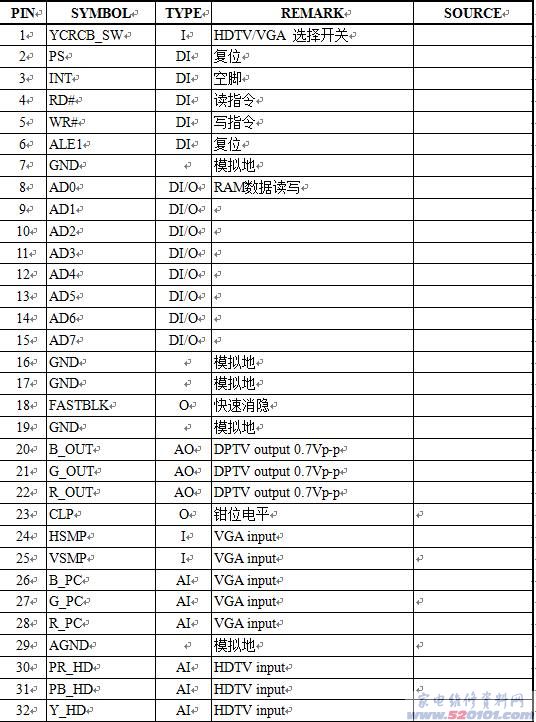

CON2 INTERFACE:（表一）

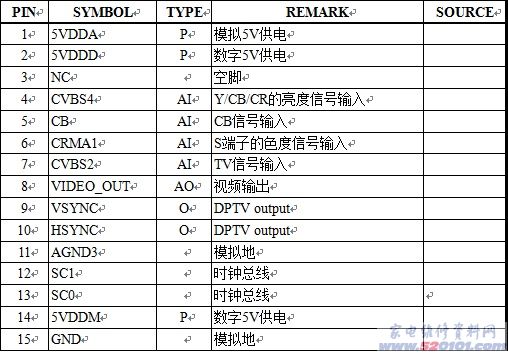

CON4 INTERFACE:

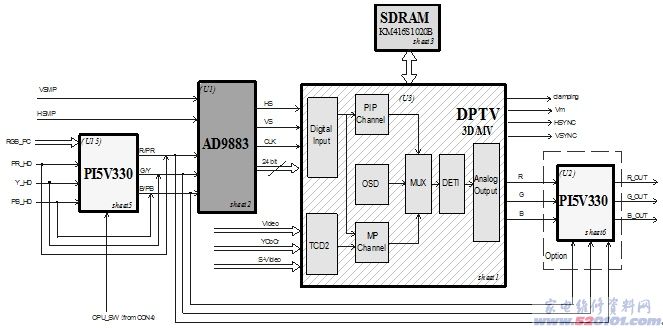

数字板框图：
从数字板DPTV的 D/A转换后送出模拟格式的RGB信号经过接插件送到IC501（LM1269）进行R、G、B信号的处理。
LM1269性能说明：
LM1269为一块110MHz适合I2C总线控制的RGB视频放大系统。它所有的参数可由I2C总线控制，并具有110MHz带宽的前级放大器，它的输出分交流的R、G、B与直流DAC输出，交流的R、G、B输出只是三基色的交流成份，直流成份则为DAC输出，其中前三路DAC的输出为cut-off的控制，同时作为整机的亮度控制，第四路DAC能被设定成改变前三路DAC的输出，也用作亮度调整，并这四路DAC全部可由I2C总线调整。在我们的维修中，若直流DAC输出电路出现故障刚会造成只有色度信号，而没有亮度显示在屏幕上，会造成整机的画面很暗。整机的亮度、对比度可在此IC得到精密的控制。LM1269的内部框图见下：
RGB驱动部分：RGB处理和RGB驱动部分采用美国国家半导体提供的方案，包括：RGB处理—LM1269NA和RGB驱动—LM2429TE、LM2483NA三个IC（注以前生产的机器使用过LM2483，但后来发现CRT内部跳火会造成LM2483的损坏，故后来生产的机器此部份采用分立元件），这部份电路的特点是：带宽宽---16M，视放电压低----180V，此方案与其他方案的最大不同点是：视放采用交流耦合方式：直流耦合方式的钳位电平始终为视放电压，而交流耦合方式的钳位电平会随着亮度的变化而变化，这样会导致图像消隐不良，我们解决方法是：利用显象管的G1脚作为消隐控制脚，改变CRT板上的R845、C841，提供对应的直流电平作为钳位电平输入到G1脚上。

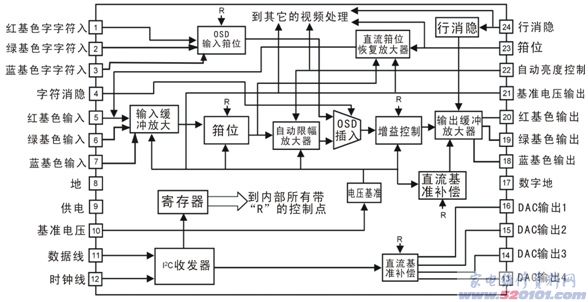

LM1269内部框图

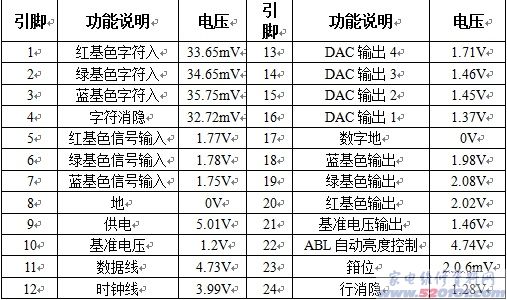

LM1269引脚功能表：（下列数据为数字表测得，供参考）
行场扫描电路：
整机的行场扫描小信号处理的核心元件是IC201（STV6888），从数字板送过来的行场同步信号通过接插件送到IC201的1、2脚，由IC201完成行场扫描的小信号处理，输出为行激励脉冲、场激励脉冲、东西枕校输出等，同时完成行、场、线性的相关调整。
STV6888为一款性价比较高的行场扫描处理器(框图如下)，相应所处理的功能如下：
采用+12V供电的方式；内含直流/直流控制器；行、场、EW（枕校）的输出，同时对相关线性，行场幅度的调整；行场线性的EHT动态修正；它所有的调整控制全部由I2C总线来完成，外围元件少，结构简单，成本低。

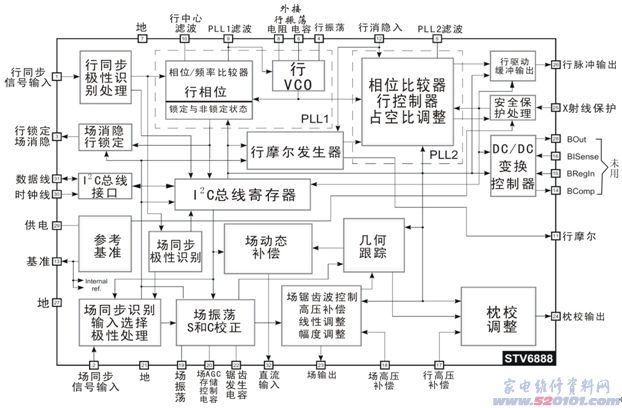

STV6888内部框图

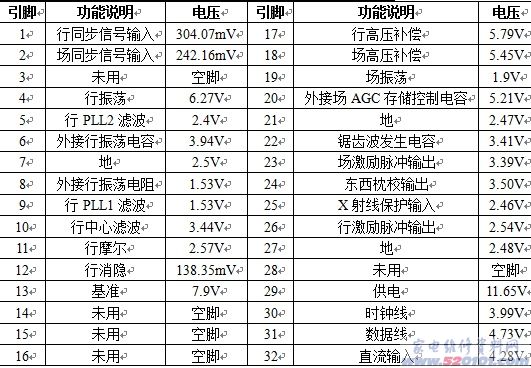

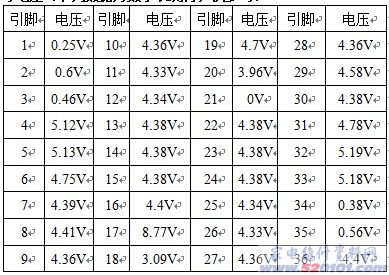

STV6888引脚功能表：（下列电压数据为数字表测得，供参考）
从IC201的26脚输出的行激励信号通过接插件送到电源行场扫描板的行激励放大电路，Q701、Q702、T701等元件组成行激励放大电路，Q703、T703等元件组成行输出电路，由于本机芯采用了多频归一，行频固定为28KHz，所以在行电路的设计上就相对比较容易，（如创维6M20机芯没有采用多频归一，在接收不同的信号时，行频不一样，不同的信号需要对行电路的有关元件进行切换，所以行电路非常复杂，成本高），那么本机芯成本相对要低。由于行频为28KHz与我们公司以前逐行机的行电路相同（创维以前逐行机的行频为32KHz）。故在这一节中大家可以参照逐行机的行电路。
枕形校正电路：从IC201的24脚输出的EW（东西枕形校正）信号，通过接插件送到Q705的基极，经Q705倒相放大，Q706、L705、C727完成行电流的调制，从而完成本机芯的枕形校正处理。Q704这部份电路用作高压补偿用。具体的原理是：当图像的亮度发生变时，会引起CRT束流发生变化，从而引起CRT阳极高压变化，导致图像光栅扩展，必然会引起图像的失真。ABL（自动亮度限制）电压的变化可反映电子束电流的变化，那么本电路从ABL（T703的8脚）引出相关信号送到Q704的基极，由Q704进行补偿校正，从而避免由于屏幕亮暗变化时出现的图像收缩的失真。本机芯除了这部份作这样的补偿外，ABL还将信号送到IC201的17、18脚，同样也是完成相同的功能。

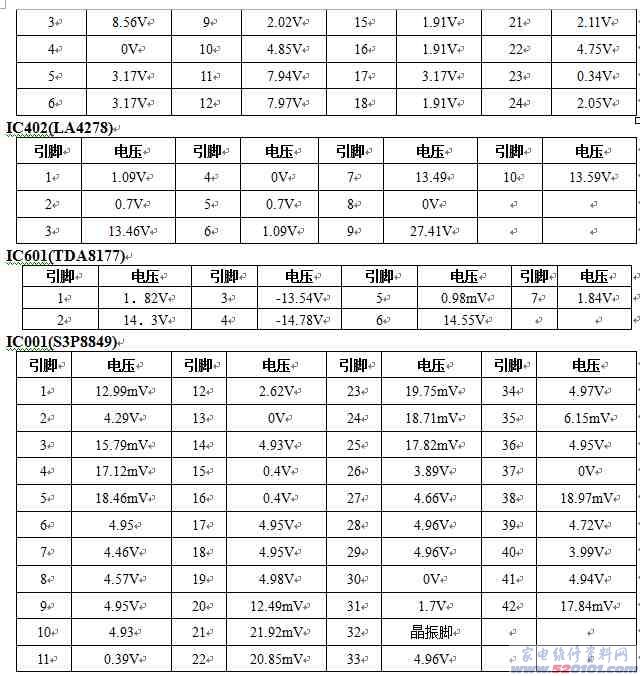

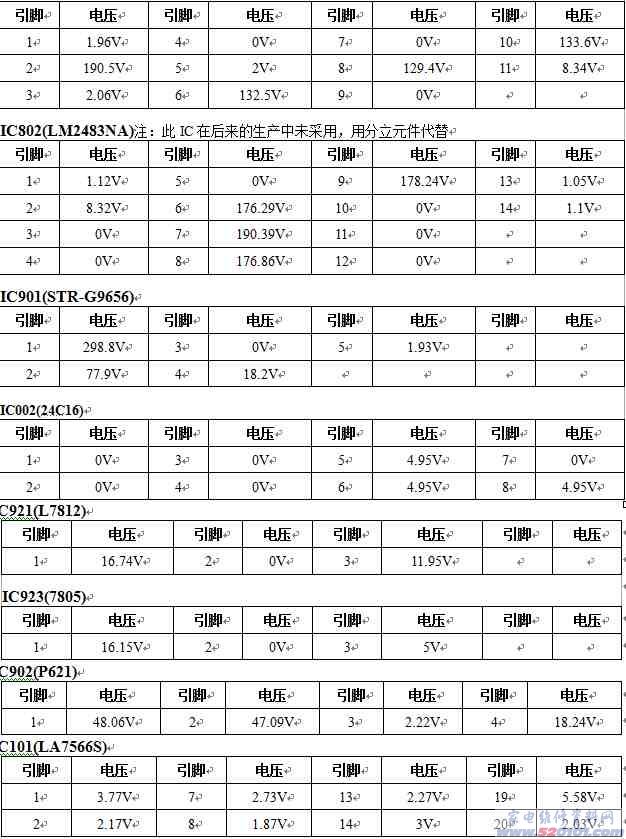

主板上各主要IC工作点参考电压：（下列电压数据为数字表测得，供参考）
IC801(LM2429TE)
