创维42L88IW液晶电视蓝屏的故障维修

2022-12-30 19:13:38  阅读 232 次 评论 0 条
摘要:

接修一台创维42L88IW液晶电视,上电试机,电机视处在AV1状态,蓝屏正常。切换至AV2状态,仍为蓝屏。更换机顶盒连接线,无效。无意中按遥控器上的菜单键时,屏上出现满屏交替绿紫色的横线,如图1所示,并且

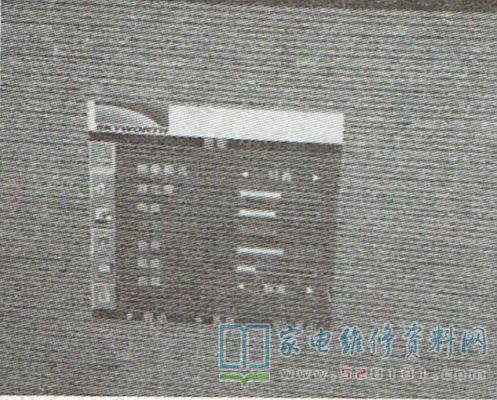

      接修一台创维42L88IW液晶电视,上电试机,电机视处在AV1状态,蓝屏正常。切换至AV2状态,仍为蓝屏。更换机顶盒连接线,无效。无意中按遥控器上的菜单键时,屏上出现满屏交替绿紫色的横线,如图1所示,并且按切换键(即选择信号源)时,字符会突然消失,偶尔也会操作成功。综合上述现象分析,判断主板异常。

创维42L88IW液晶电视蓝屏的故障维修 第1张

      该机主板型号为5800-8TTJ0-02。输入VGA信号试机,图像正常。在TV、AV、S端子输入状态,按菜单键会出现上述异常画面。测量主板上的2.5V、3.3V、1.8V电压都正常,怀疑存储器中的数据异常,拆下U13(24C32 )试机,故障现象不变。
      接下来决定对存储器进行初始化操作。该机的初始化是在进入工厂菜单后通过修改“ADDH"项的值来实现的。但进入工厂菜单后,发现ADDH项的值在0~F之间循环,无法修改。难道U11(W79E632A40PN中程序不良或者局部损坏?
      仔细分析图纸,认为数模转换块u10(TVP5417)最有可能引起这种故障。测量其34脚(复位端)电压为3.6V,正常。代换其外围晶振Y3( 14.318MHz)故障依旧。接下来测量28、29脚(SDA/SCL)电压,发现28脚(SCL)为0.6V,而29脚(SDA)为3.6V, 28脚电压明显异常。在路测量这两个引脚对地电阻,29脚为4k,28脚却为500Ω。悬空U10的28脚(断开电阻R200即可),四脚对地阻值升至8k,说明U10正常,短路点在u10的國脚外围电路(MAIN-SCL)中。

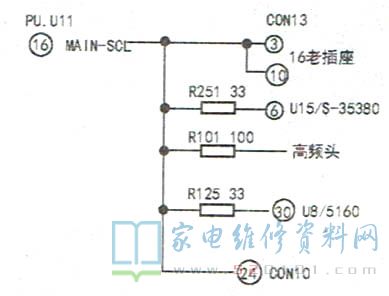

      MAIN-SCL线路走向如图2所示。

创维42L88IW液晶电视蓝屏的故障维修 第2张

      先拔下高频板上面的插头CN701,这时测得U10的28脚、29脚在路电阻为6k,显然高频板不正常。此时通电,28脚电压升至2V,屏上图像正常,但是无声音(因伴音功放电路安装在高频板上面)。测量高频板上面插座中的SCL端对地电阻为350Ω,判断高频头有问题。因该机用有线电视机顶盒接收电视节目,高频头没有用。为了节约检修时间,直接用剪刀剪断高频头的SCL引脚,连上插头CN701试机,图像、声音均正常。
