创维8S63机芯液晶电视通电后指示灯闪烁不开机的维修

2022-10-11 19:01:34  阅读 120 次 评论 0 条
摘要:

接修一台创维液晶电视,采用的是8S63机芯,故障表现为上电后指示灯闪烁,不开机。上电测得开关电源输出的12V电压在12V~10V之间波动。检查稳压电路,未发现异常。测量UOD2 (NCP1251) 的⑤脚

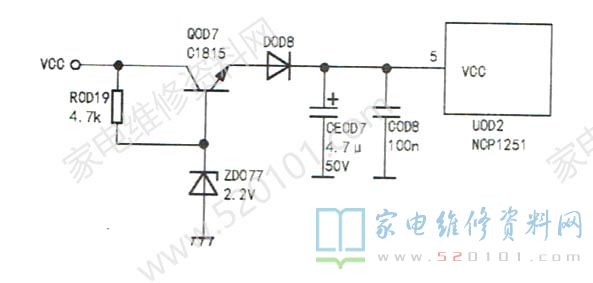

      接修一台创维液晶电视,采用的是8S63机芯,故障表现为上电后指示灯闪烁,不开机。上电测得开关电源输出的12V电压在12V~10V之间波动。检查稳压电路,未发现异常。测量UOD2 (NCP1251) 的⑤脚电压仅为10V,明显异常。检查UOD2的⑤脚外围电路,如图1所示,发现CEOD7已无容量,将其换新后试机,故障排除。此时测得U0D2的⑤脚电压为16V。

创维8S63机芯液晶电视通电后指示灯闪烁不开机的维修 第1张
