采用8S63机芯的创维液晶电视不开机的故障维修

2022-10-11 18:59:11  阅读 122 次 评论 0 条
摘要:

接修一台创维液晶电视,采用8S63机芯,故障表现为不开机。首先检查电源电路,实测12V输出电压正常,说明电源电路基本正常。接下来检查DC-DC转换电路。测量U905、U906输出的1.2V,UOP3输出的

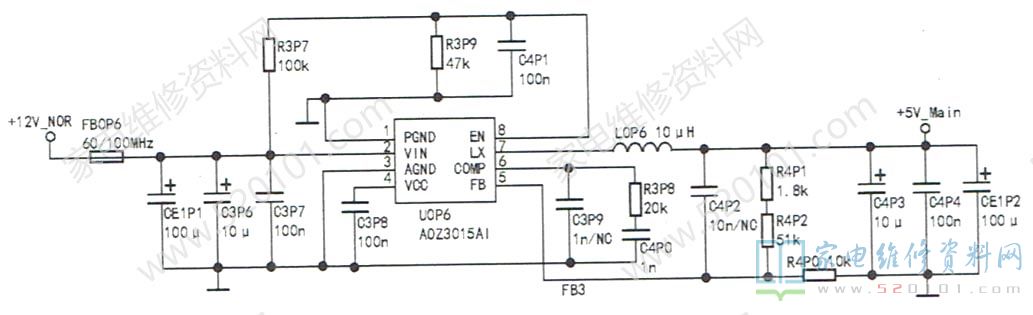

      接修一台创维液晶电视,采用8S63机芯,故障表现为不开机。首先检查电源电路,实测12V输出电压正常,说明电源电路基本正常。接下来检查DC-DC转换电路。测量U905、U906输出的1.2V,UOP3输出的5V,均正常,但UOP6(AOZ3015AI)输出电压不稳定,相关电路如图1所示。检查UOP6外围元件无异常,怀疑UOP6性能不良,换新后故障排除。

采用8S63机芯的创维液晶电视不开机的故障维修 第1张
