创维32L02RM液晶电视开机三无不能二次开机

2022-10-04 06:10:38  阅读 430 次 评论 0 条
摘要:

接修一台创维32L02RM型液晶彩电,上电后三无,不能二次开机。拆机后目测发现,5VSB电容(1000uF/10V )鼓包,换新后开机,红灯变为绿灯。测24V、5VSB及380V电压均正常,但12V电压在

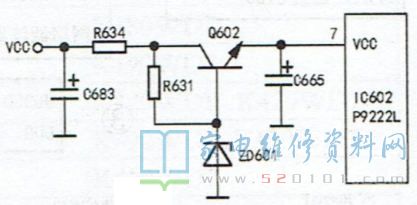

      接修一台创维32L02RM型液晶彩电,上电后三无,不能二次开机。拆机后目测发现,5VSB电容(1000uF/10V )鼓包,换新后开机,红灯变为绿灯。测24V、5VSB及380V电压均正常,但12V电压在5V~9V之间波动。断开主板12V供电排线再测,该电压为11.4V。更换12V滤波电容和整流二极管,无效。在检查中发现主电源芯片P9222L(IC602)的⑦脚供电为9.5V,且波动。经查,供电三极管Q602 的c极引脚断裂,处于似通非通状态,相关电路如图1所示。连接好该引脚后试机,故障排除。此时测得IC602的⑦脚供电为19V,PFC芯片(5500A)供电为14V。

创维32L02RM液晶电视开机三无不能二次开机 第1张
