长虹32D2000液晶电视开机三无的故障维修

2022-10-04 06:25:42  阅读 290 次 评论 0 条
摘要:

接修一台长虹32D2000型液晶彩电(ZLS56机芯),三无,说明该机电源输往信号电路的12V不正常。该机采用三合一板,NCP1251A (UP101)与QP201、TP201组成12.3V电压形成电路,

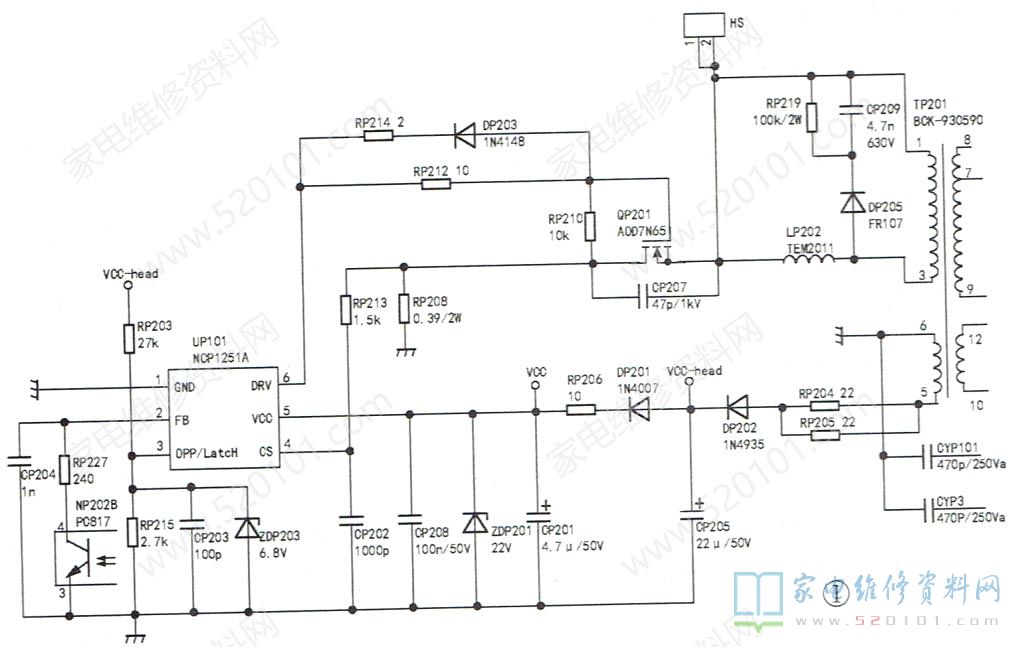

      接修一台长虹32D2000型液晶彩电(ZLS56机芯),三无,说明该机电源输往信号电路的12V不正常。该机采用三合一板,NCP1251A (UP101)与QP201、TP201组成12.3V电压形成电路,见图1。测300V电压正常,但输出的12V电压不正常,UP101的⑤脚供电仅6V,且不稳定。检.查⑤.脚外围电路中的ZDP201、CP201、CP202正常,再检查③脚功率限制电路中的ZDP203( 6.8V稳压管)及分压电阻RP203、RP215正常,②脚外接稳压电路中的NP202、UP808、RP307、RP308、RP310等也正常。短接光耦NP202初级,电源输出电压未见升高,由此判定UP101自身性能差。替换UP101后12.3V电压恢复,二次开机正常,故障排除。

长虹32D2000液晶电视开机三无的故障维修 第1张
