创维49E6000液晶电视开机一直处于升级状态的故障维修

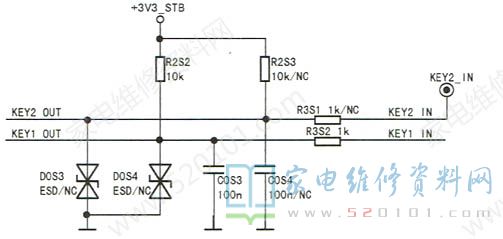

      接修一台创维49E6000液晶电视，故障表现为开机后一直处于升级状态。此机采用8S78机芯，主芯片为MSD6A638。此故障的原因主要有以下两点：一是系统发出错误的指令，二是主芯片或本机按键电路异常。因为强制升级需按住本机“开/待机”键再上电，对该机按键电路进行监测，在不按压任何键时，插座CNOS2的⑧脚电压为0.5V，正常值为3.3V，由此推断故障可能因为按键故障引起。断开按键板电路，⑧脚电压仍不正常，由此判断故障在主板上，相关电路如图1所示。

      经查电容C0S3严重漏电，将其换新后，两路键控电压均为3.3V，电视机工作正常。值得注意的是，若主芯片损坏，也会引起键控电压异常，从而出现本故障。
