海尔L37F3液晶电视背光一亮即灭的故障维修

2022-09-27 20:22:49  阅读 242 次 评论 0 条
摘要:

接修一台海尔L37E3型液晶电视,开机后背光亮一下后熄灭。开机后测得电源板输出电压及主板输出的控制信号均正常,判断高压板(型号:4H+V2988.051/B)或灯管异常。目测高压板,发现位号为Q107的M

      接修一台海尔L37E3型液晶电视,开机后背光亮一下后熄灭。开机后测得电源板输出电压及主板输出的控制信号均正常,判断高压板(型号:4H+V2988.051/B)或灯管异常。目测高压板,发现位号为Q107的MOS管焊盘发黄,以为损环,但用万用表检测,却正常。接下来用万用表测得高压变压器的各高压绕组阻值如下:T1,1131Ω;T2,1127Ω;T3,1106Ω;T4,1118ΩD;T5,1108Ω;T6,无穷大;T7,1111Ω;T8,1116Ω;T9,1106Ω;T10,1111Ω。显然,T6开路损坏。此变压器的型号为6505PBBFJ04(HF)-03,如图1所示。

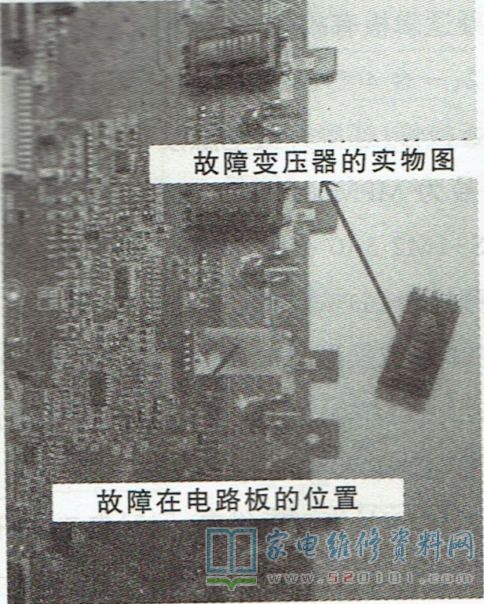

海尔L37F3液晶电视背光一亮即灭的故障维修 第1张

      找一新的同型号变压器对好脚位焊好,装机试电上信源图声俱佳,故障排除。
