海尔LE43A720液晶电视灰屏的故障维修

      维修一台海尔LE43A720型液晶电视，开机后灰屏。根据经验，此故障为逻辑板没有正常工作引起。此机逻辑板的型号是K1-60HZ-C-2L-V0.1。上电开机，测量逻辑板上供电保险F1的两端电压均为12V ，正常;C2的正极AVDD电压为12V，正常电压应为15V，VOFFE电压为0V，正常值为-7V；VOEN电压为0V，正常应为27.6V。根据上述电压分析，判断逻辑板损坏。

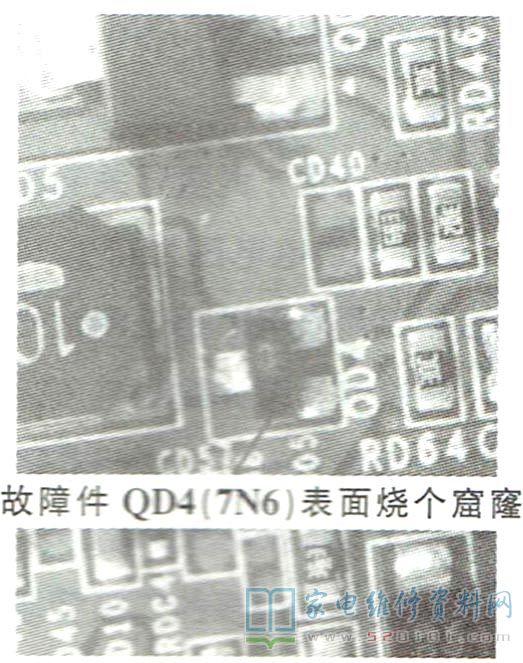

      取下逻辑板，用万用表的电阻挡分别测量逻辑板的CDO1、C11、CD13、CD42、CD41等贴片电容，没有发现异常;接着测量MOS管，发现QD4短路，如图1所示。

       取下QD4单独测量，确已短路。QD4的型号是7N6，找来一只同型号MOS管换上开机，复测各点电压均正常。接上信号源，图像正常，故障排除。
