海尔LE32A700P液晶电视不开机的故障维修

       接修一台海尔LE32A70OP型液晶电视，故障表现为上电后指示灯不亮，不开机。拆机，目测电源二合一板和主板上均无明显异常。上电，测电源二合一板输出的5VS和12V电压均正常，但PW_ ON/OFF和PB/ON OFF信号电压为0V，判断故障点出现在主板上。

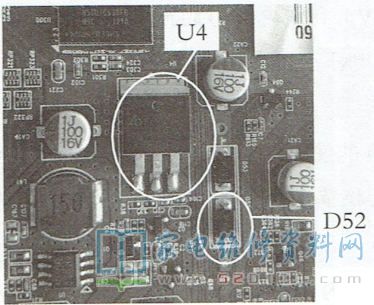

        断电后在路测量主板。上三端稳压块及其限流电阻均正常。再次上电，检测三端稳压块的输入、输出电压，发现U4(AZ1084S)输入电压为0.9V，明显偏低。顺着电路检测，发现二极管D52(M4)正极电压为3.6V，但负极电压为0.9V，怀疑D52异常。将其换新后试机，此时测得D52负极电压升为3.3V，U4(AZ1084S)的输入电压为3.3V ，输出电压为1.2V，按下“待机”键，光栅出现，输入视频信号，图像、伴音均正常，故障排除。
