海尔LE55AL88U31液晶电视（715G7199-M01-000-004N板）EMMC点位图

2022-04-01 18:48:00  阅读 104 次 评论 0 条
摘要：

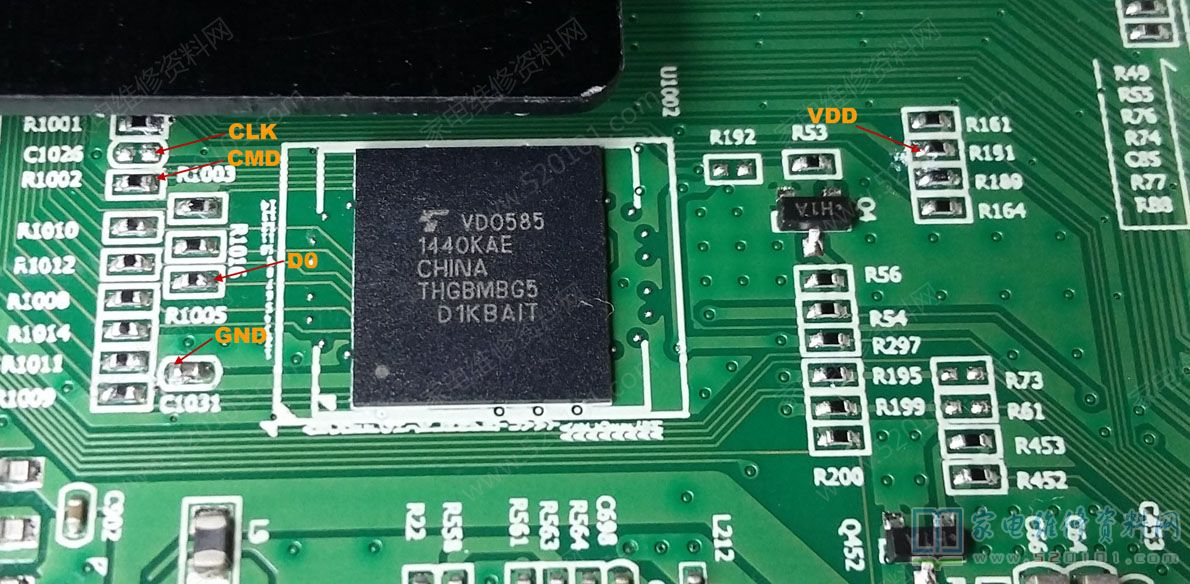

海尔LE55AL88U31液晶电视（715G7199-M01-000-004N_ISP PINO）主板EMMC飞线读写点位如下图所示，红色箭头所指的CLK、CMD、D0、GND、VDD标记。

       海尔LE55AL88U31液晶电视（715G7199-M01-000-004N_ISP PINO）主板EMMC飞线读写点位如下图所示，红色箭头所指的CLK、CMD、D0、GND、VDD标记。

海尔LE55AL88U31液晶电视（715G7199-M01-000-004N板）EMMC点位图 第1张
