海尔LE48AL88G31液晶电视（0091802118板）EMMC点位图

2022-04-01 18:30:32  阅读 128 次 评论 0 条
摘要：

海尔LE48AL88G31液晶电视（0091802118板，适用于所有采用此板号的海尔彩电）EMMC飞线读写点位CMD、CLK、D0如下图所示，其中图1是原始图片，图2是局部放大后的照片，仅供同行维修参考

       海尔LE48AL88G31液晶电视（0091802118板，适用于所有采用此板号的海尔彩电）EMMC飞线读写点位CMD、CLK、D0如下图所示，其中图1是原始图片，图2是局部放大后的照片，仅供同行维修参考。

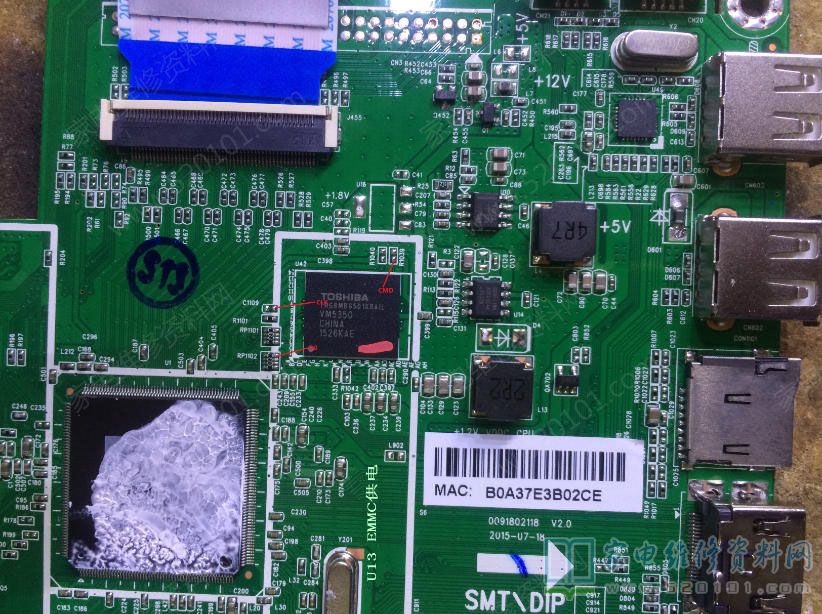

海尔LE48AL88G31液晶电视（0091802118板）EMMC点位图 第1张

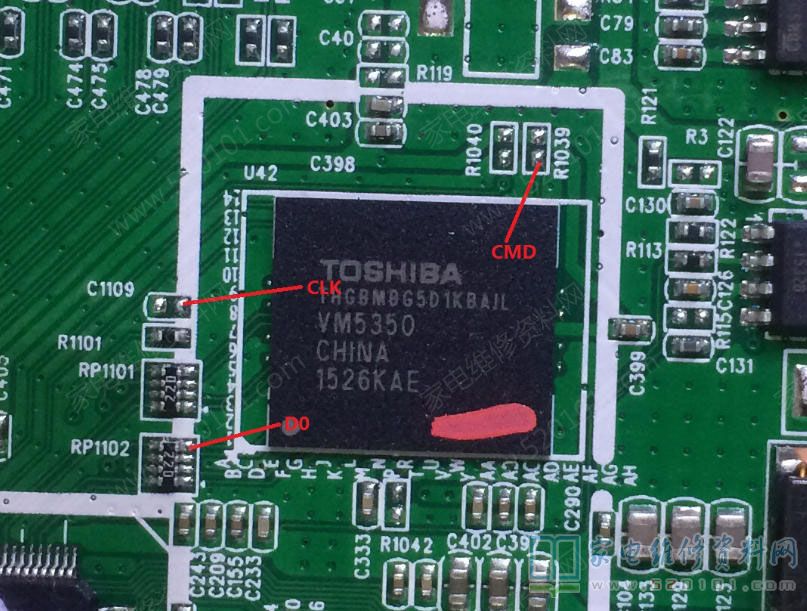

局部放大后的图片

海尔LE48AL88G31液晶电视（0091802118板）EMMC点位图 第2张
