海尔LS55AL88R81A2液晶电视灰屏的故障维修

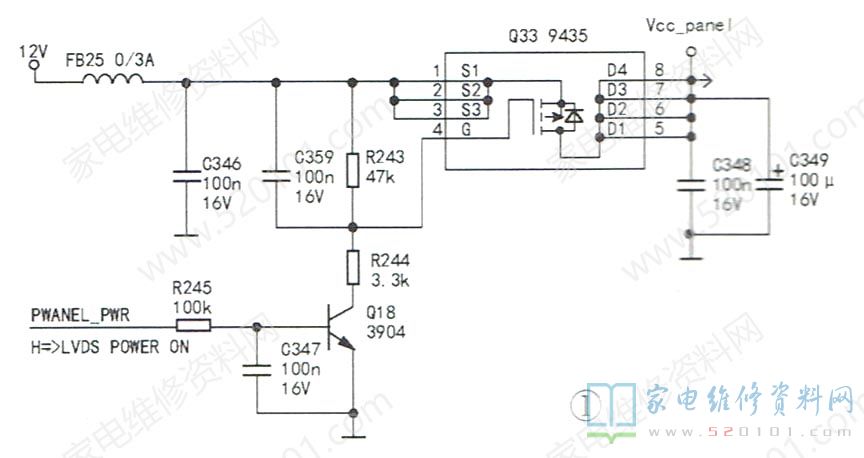

     接修一台海尔LS55AL88R81A2型液晶彩电，故障表现为开机后屏上无图像，但伴音正常。试机观察，背光亮。用户称:多次开/关机，有时正常，且能长时间观看。此故障可能与机芯板、逻辑板或液晶屏有关。测得逻辑板12V输入电压为7V，明显异常，检查上屏电压控制电路(如图1所示)，图中Q18、Q33为控制管。开机时，主芯片输出的PANEL PWR信号为高电平，Q18导通，12V经过R243、R244分压后送到Q33栅极，Q33饱和导通，12V电压经Q33源极、漏极和FFC软排线送到逻辑板。测Q33的①~③脚电压为稳定的12V，④脚为11V，Q18基极为0.67V，集电极为0.1V，说明Q18工作状态正常。断电后测试R243、R244正常。断开Q33的④脚后，R244上端电压为6V，说明Q33有问题，导致④脚电压过高，⑤~⑧脚输出电压低。Q33是P沟道MOS管，参数是30V.5.3A。用AO4435型MOS管(25V、8.8A )换上后试机，故障排除。
