统帅LE32KUH1液晶电视黑屏的故障维修

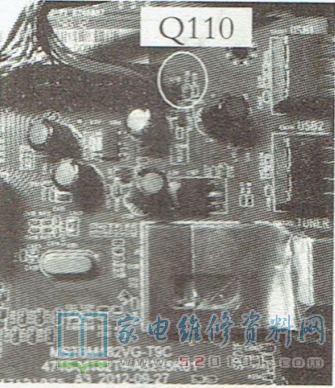

      接修一台统帅LE32KUHI型液晶电视，开机后电源指示灯亮，伴音正常，无光栅无图像。拆机检查，目测三合一主板(板号为MST6M182VG-T9C4715-M182T9A3255K01)上无异常损坏的元件。上电试机，测LED背光电压输出插座CN3处电压为60V ，正常;上屏线插座CN401处的上屏电压为7.6V，明显偏低;通过电感L110送给上屏电压控制电路的12V电压正常。断电检查，上屏供电电路中的电阻R129~R233、电容C130、三极管Q109(IAM)、Q110(0321)，发现Q110 的b-c结漏电(见图1)。由于手头没有同型号的贴片三极管，用一只丝印为WMG的贴片三极管换上试机，图像正常，故障排除。
