海信液晶电视530、655系列主板维修方案

摘要：

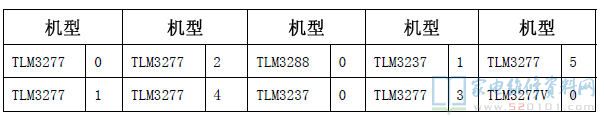

一、海信液晶530/655系列板型共包括如下机型（TLM3277、TLM3288、TLM3237、TLM3277、TLM3277V） 上述机型的主板统一使用RSAG7.820.530

一、海信液晶530/655系列板型共包括如下机型（TLM3277、TLM3288、TLM3237、TLM3277、TLM3277V）

上述机型的主板统一使用RSAG7.820.530或RSAG7.820.655印制板，机芯方案为液晶－GENESIS方案。

二、更改事项

1、LVDS逻辑线

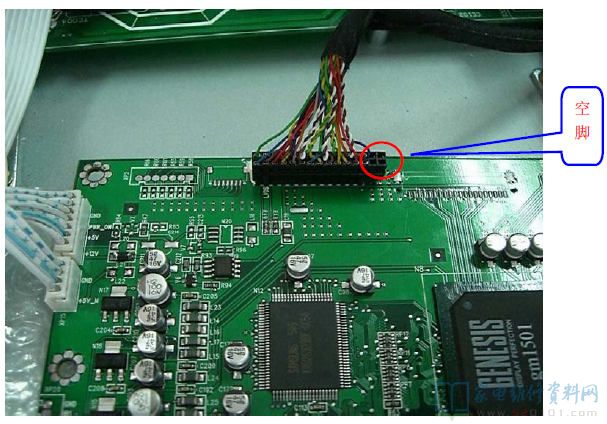

上述机型LVDS逻辑线统一更换为HX-0808，SAP编码：1032946 LVDS线与主板的插接方向和顺序（空脚端位置）如下图

2、主板

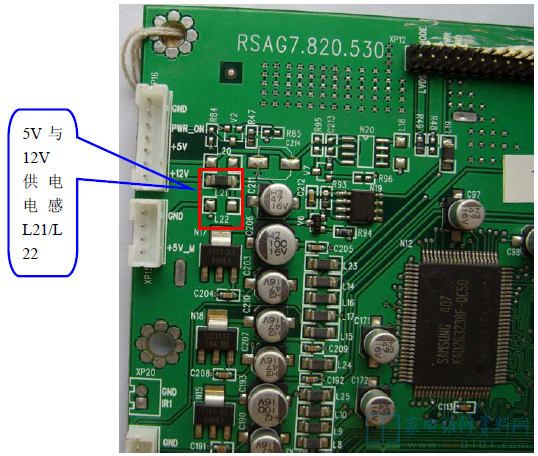

 1） 因各种板对应不同的屏，屏供电不同，因此分5V和12V两种板，统一将板上的5V供电电感L22电感取下，移到12V供电电感L21处。

 2）将逻辑板开关控制接地，将R48改到R49。 修复后切记回复L21和L22的原位置 ，否则此板用在5V液晶屏上将烧坏液晶屏。另R48、R49回复原样，否则会出现花屏。

3、伴音板 384A伴音板不需更改，513与508A待落实

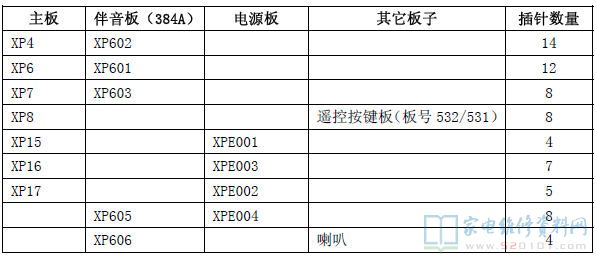

三、主板、伴音板、电源板及其它板子间连接线对照表

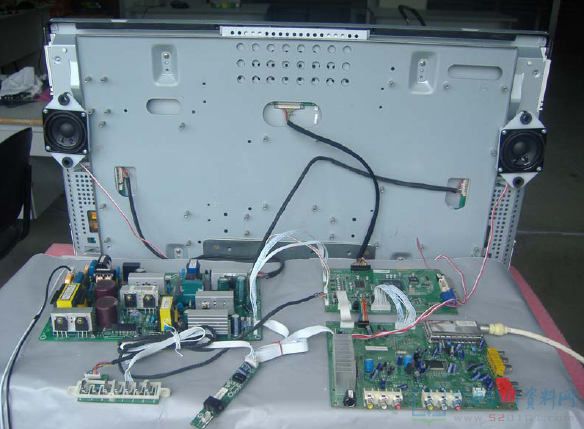

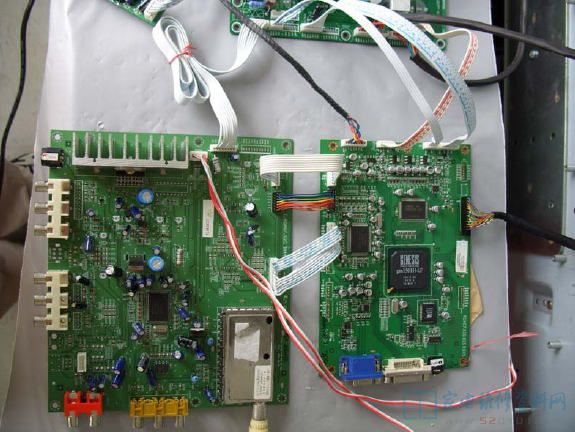

四、板子连接图

五、工装连接图

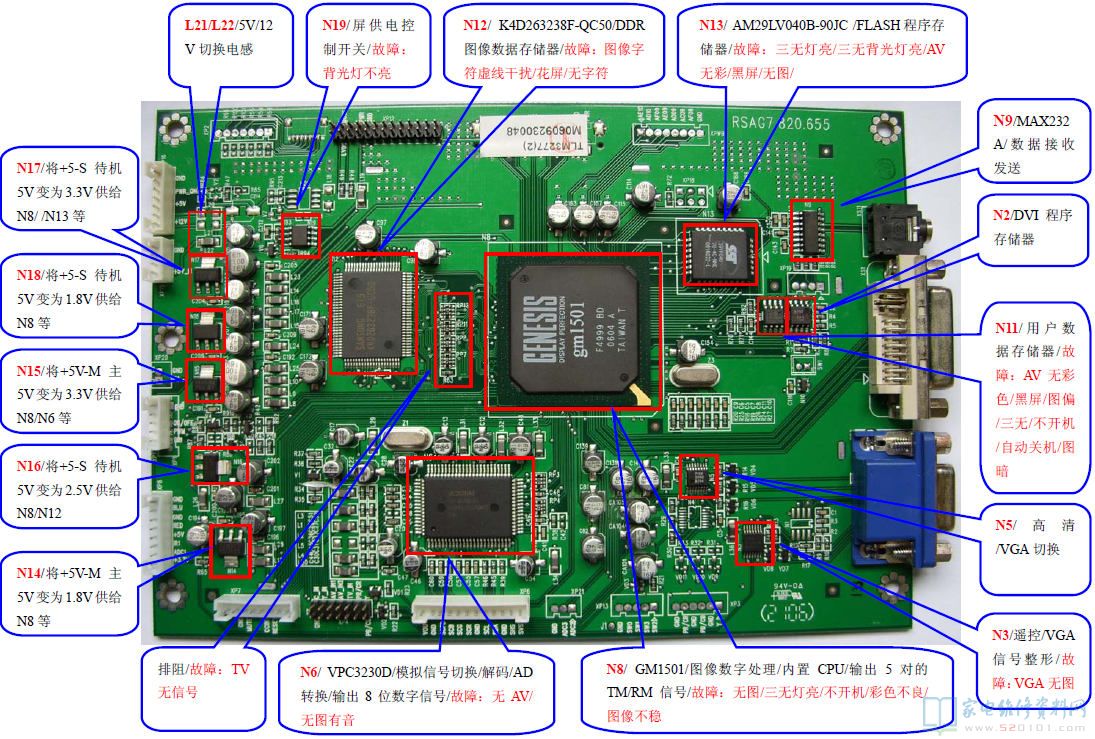

六、故障点示意图
