海信LED42EC260JD液晶电视黑屏有声音的故障维修

2022-12-02 20:44:31  阅读 270 次 评论 0 条
摘要:

一台海信LED42EC260JD型液晶彩电,黑屏,声音正常。根据故障现象分析,故障可能出在屏的LED灯板或LED驱动电路上。上电测量电容C717、C710两端有160V~170V电压,但LED驱动输出电压却

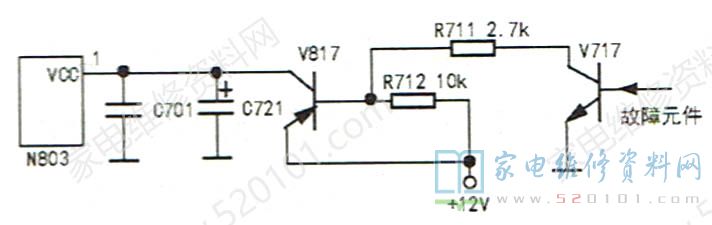

     一台海信LED42EC260JD型液晶彩电,黑屏,声音正常。根据故障现象分析,故障可能出在屏的LED灯板或LED驱动电路上。上电测量电容C717、C710两端有160V~170V电压,但LED驱动输出电压却不正常,判断故障在以N803( SELC2010N)为中心的驱动电路或主板控制电路中。测量主板控制电压正常,但N803供电电压却为0V。检查该供电电路,如图1所示,V817的b、e极电压均为12V,c极电压始终为oV,判断V717损坏,用C1815代换后开机,故障排除。

海信LED42EC260JD液晶电视黑屏有声音的故障维修 第1张
